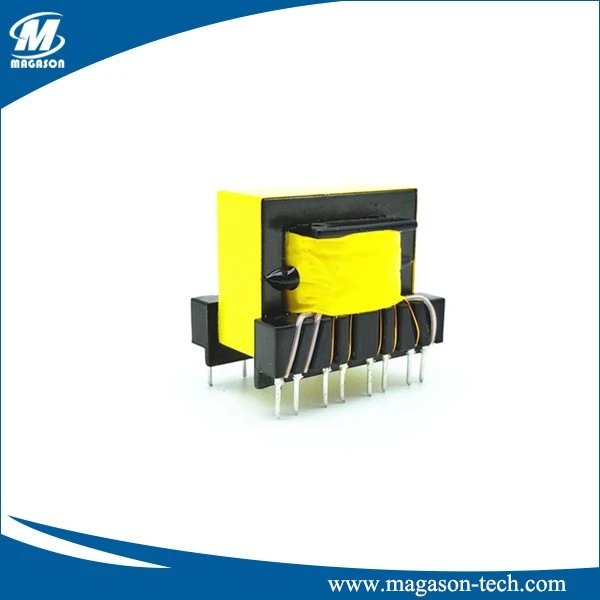

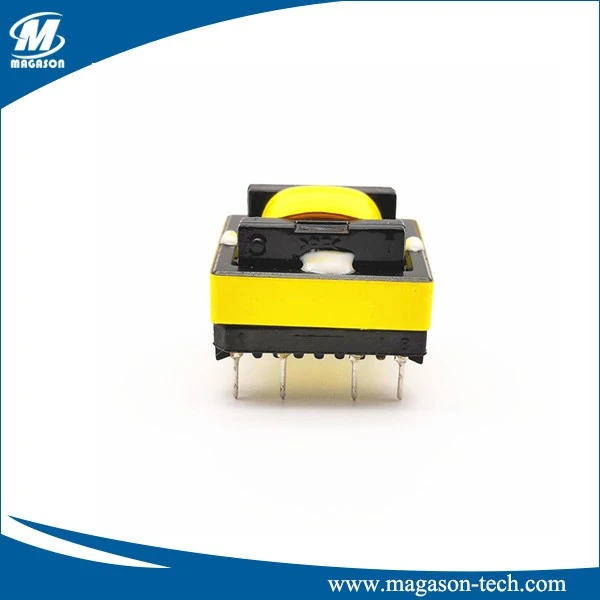

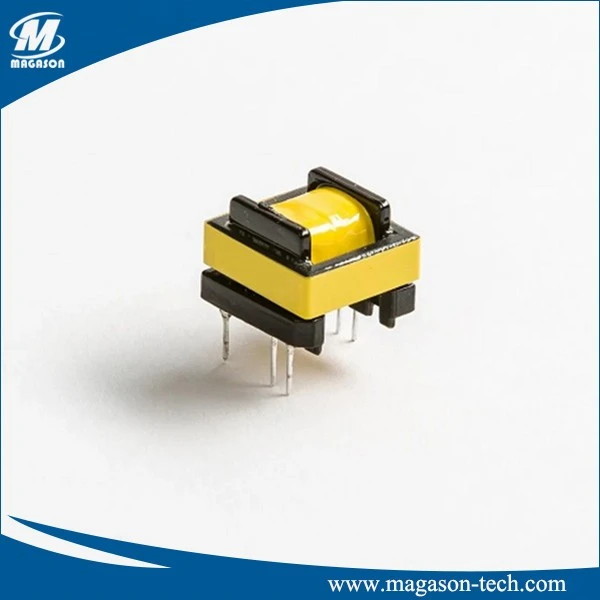

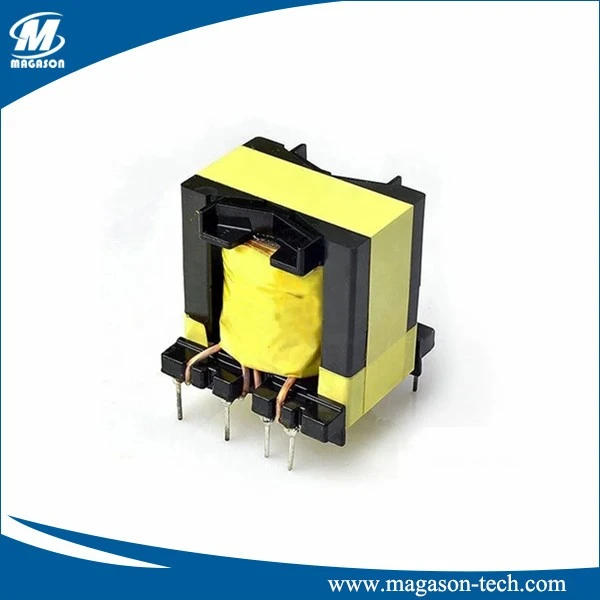

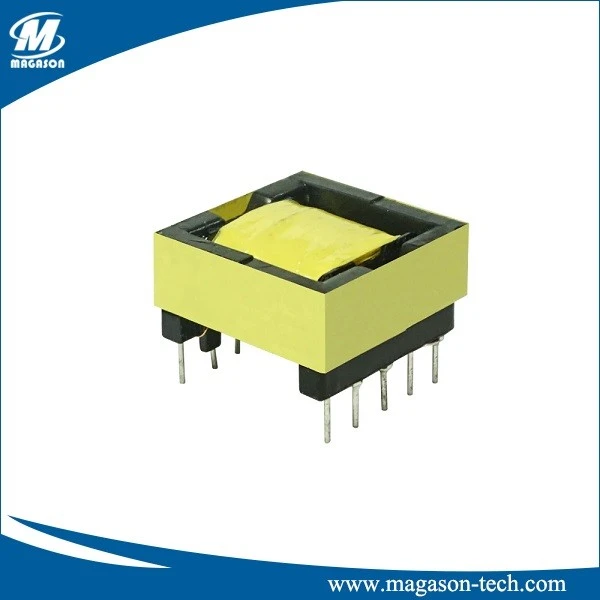

Impulsni transformator (visokofrekventni transformator) je jedna vrsta transformatora koji je dizajniran i optimizovan za prenos naponskog impulsa između svoja dva namotaja, kao i na povezano opterećenje. Ovi tipovi transformatora se koriste za prijenos signala u upravljačkim krugovima s manje snage i bitnim komponentama unutar SMPS velike snage.
Dizajn impulsnih transformatora se uvelike razlikuje u pogledu nazivne snage, induktivnosti, nivoa napona (niskog do visokog), radne frekvencije, veličine, impedanse, propusnog opsega (frekventnog odziva), pakovanja, kapaciteta namotaja i drugih parametara. Dizajneri pokušavaju da minimiziraju parazitske elemente kao što su induktivnost curenja i kapacitet namotaja korištenjem konfiguracija namotaja koje optimiziraju spajanje između namotaja. Ovi transformatori i magnetne komponente su jedna od ključnih komponenti u napajanju.
Ovi impulsni transformatori upravljaju strujama i naponima u obliku impulsa, tako da se uglavnom koriste kao izolacijski transformatori unutar energetskih elektronskih kola za razdvajanje izvora i opterećenja. Ova vrsta transformatora se koristi u radarima, TV-u, digitalnim računarima i mnogim drugim. Glavne funkcije impulsnog transformatora su:
- Amplituda naponskog impulsa može se mijenjati
- Polaritet pulsa se može promijeniti
- Različiti stupnjevi impulsnog pojačala mogu se spojiti
- Koristi se kao izolacioni transformator
Prednosti impulsnog transformatora uključuju sljedeće.
- Mala veličina
- Visok izolacioni napon
- Jeftino
- Spoljno napajanje nije potrebno
- Radi na visokoj frekvenciji.
- Sposoban je za prijenos visoke energije
- Uključuje više namotaja
- Izbjegava zalutale struje
- Pruža izolaciju i kontrolu
Elektronska specifikacija (samo na primjer)
| Tip | Induktivnost | Omjer okretanja | DCR | Hi-pot |
| (10Khz/0,1 tip) | (Ω Max) | (Pri-Sec) | ||
| EFD12 | 27uH±10% | 0.74:1:0.71 | 0.21:1.15:0.35 | 1250VAC |
| EFD15 | 4.0mH±6% | 1:1 | 6.25:6.25 | 1000VDC |

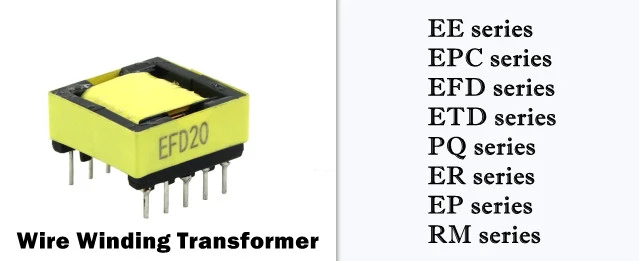

| EFD20 | 20mH±6% | 1:1 | 5.5:5.5 | 1000VDC |
Napomena:
- Svi gore navedeni podaci služe samo kao referenca. Magason zadržava pravo izmjene ili revizije specifikacije bez prethodne najave.
- Detaljne specifikacije dostupne su na zahtjev.
- Dostupne su prilagođene specifikacije, molimo kontaktirajte Magason za detalje.
Karakteristike
Mali gubici, visoka efikasnost, niska toplota, niska buka, mala veličina
Prilagodite se raznim ekstremnim okruženjima
Prijave
Dizajnirana snaga: 1~10KW

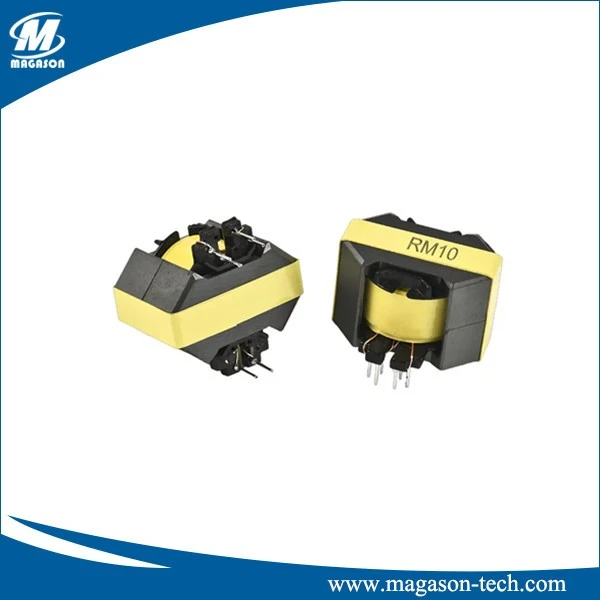

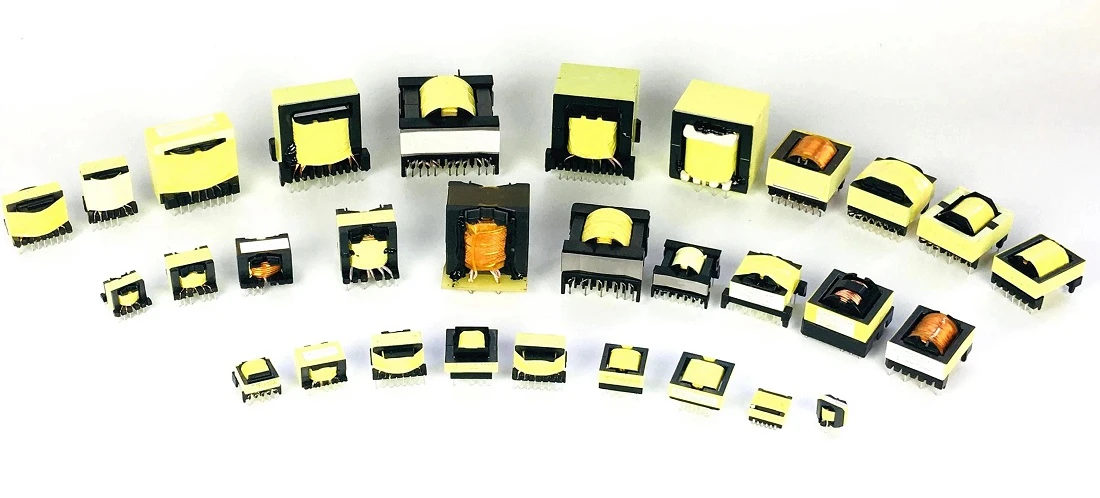

Model: EE, EI, ER, ETD, EFD, EPC, EP, POT, PQ, RM, CD, UR itd.
Radna frekvencija: 10~500KHZ
LED napajanje, punjač za mobilni telefon, strujni adapter, digitalna kamera, pogonski transformator, PFC
Induktori, rezonantni induktori, pomoćni transformatori, DC-DC pretvarači, ručni prekidači za napajanje punjači itd.
