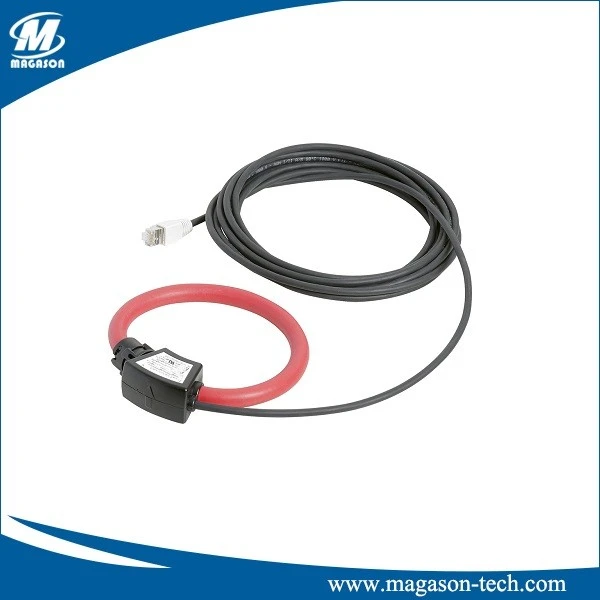

Rogowski strujni pretvarači se koriste za mjerenje naizmjenične struje. Frekvencijski opseg je od<1Hz to in excess of 1 MHz. The Rogowski current transducer is wrapped around the conductor to be measured. The sensors have an analogue voltage or current output that can be connected to a power analyser, data acquisition system or oscilloscope. Applications include power quality measurements, and testing of generators, motor drives and power supplies. Rogowski current transducers are available in various measurement ranges, with a range of coil and cable lengths, and in single and three phase specification. Rogowski current transducer also provides a proportional output for load trending and control. Rowgoski coil overs wide amperages without saturation effects common to iron core sensors. They can be used for test and measurement applications, or permanently installed to replace current transformers in industrial applications.
APLIKACIJE
- Trend opterećenja
- Zgrada magistrala
- Kontrola motora
- Kontrola procesa
- Nadgledanje rashladnog uređaja
- Odlično za senzor strujnog pretvarača u podatkovnom centru
| Model | Nazivna struja | Maksimalna veličina prozora | Fazna razlika | Preciznost | Linearnost |
| RST{0}A/0.333V | 400A | 90mm | Manje ili jednako 1% | ±0.5% | ±0.2% |
| RST{0}A/0.333V | 800A | 100mm | |||
| RST{0}A/0.333V | 1000A | 150mm | |||
| RST{0}A/0.333V | 3000A | 190mm | |||
| RST{0}A/0.333V | 5000A | 200mm |
specifikacija:
- Izlazni signal (di/dt):
- 144 mV/1000A @ 60 Hz
- 120 mV/1000A @ 50 Hz
- Širina opsega (-3dB): 2Hz~100kHz
- Izlazna osjetljivost: ±2%
- Maksimalno vrijeme odgovora (10 do 90%): 1us

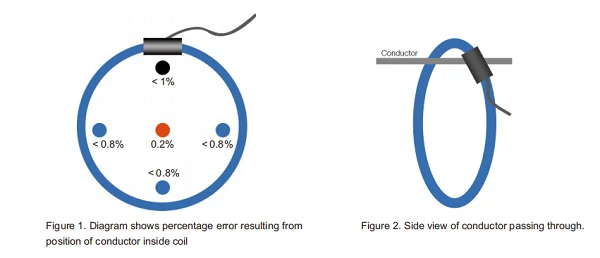

- Lokacija je osjetljiva: ±1%
- Radna temperatura: -20ºC~70ºC
- Napajanje integratora: DC9V DC12V DC24V
- Standardna dužina kabla: 2m
Prednosti:
- Jednostavan za naknadnu montažu, Rogowski senzor zavojnice sa kopčom okolo je tanak, lagan, fleksibilan i robustan;
- Veličina zavojnice ne zavisi od veličine struje koja se meri:
- Nenametljivo
- Uređaji širokog propusnog opsega sa predvidljivim frekventnim odzivom, idealni za merenje kvaliteta električne energije ili praćenje složenih talasnih oblika.
- Intrinzično siguran
- Odlična linearnost
- Može podnijeti velike struje preopterećenja bez oštećenja
