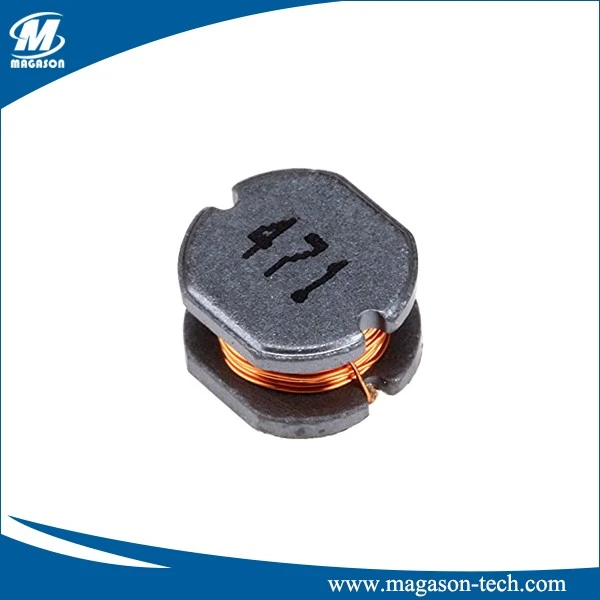

Induktori za površinsku montažu sa namotanom žicom dizajnirani su za aplikacije koje zahtijevaju veliku struju u malim niskoprofilnim paketima. Visokostrujni SMD zaštićeni energetski induktori sa homogenom konstrukcijom jezgra od željeznog praha. Induktivnost se kreće od 0.1 do 47 µH i struja zasićenja od 3 do 120 A.
Induktori za površinsku montažu sa namotanom žicom koji se koriste u interfejsu za napajanje i na CAN primopredajniku treba da budu zaštićene komponente za površinsku montažu koje mogu da podnesu veliku struju. Oklopljeno kućište visokostrujnog zaštićenog SMD induktora za napajanje pomaže u postizanju niskih nivoa EMI potrebnih u dizajnu automobila. Kao jedna od ključnih komponenti razvoja automobilske elektronike, naširoko se koristi i u automobilskoj navigaciji, BMS-u, ECU-u, parking senzoru i LED rasvjeti. Žičani namotani induktori za površinsku montažu imaju široku primjenu, osim u kompjuterima, mobilnim telefonima, napajanju, serverima i drugim poljima, također se koriste u električnim vozilima nove energije.
SMD induktori visine 5.0mm. Prednost induktora za površinsku montažu od livene žice je da podržavaju visoku vršnu struju bez zasićenja, izvanrednu gustinu magnetnog fluksa zasićenja i odlične performanse za sprečavanje samozagrevanja u minijaturnoj veličini. Za ovaj niskoprofilni zaštićeni SMD induktor, veličina je samo 7,6x6,9x5.0mm, ali može nositi do 8,5A. U poređenju sa zaštićenim induktorima od feritnog sklopa, induktori od livenog gvožđa u prahu od SMD imaju meke krivulje zasićenja, sporiji pad induktivnosti pri Isat struji i niže samozagrevanje. Međutim, raspoloživi raspon induktivnosti za oblikovane induktore snage je manji.
| Serije | Dimenzije (mm) | |||||||
| AMax. | BMax. | CMax. | D | E | F Ref. | G Ref. | H Ref. | |
| SMC0415 | 4.9 | 4.5 | 1.5 | 1.0±0.3 | 1.5±0.5 | 2.3 | 4.9 | 2.1 |
| SMC0420 | 4.9 | 4.5 | 2.0 | 1.0±0.3 | 1.5±0.5 | 2.3 | 4.9 | 2.1 |
| SMC0520 | 5.9 | 5.2 | 2.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0530 | 5.9 | 5.2 | 3.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0550 | 5.9 | 5.2 | 5.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0618 | 5.9 | 7.0 | 1.8 | 1.5±0.5 | 3.0±0.3 | 3.4 | 7.3 | 3.7 |
| SMC0620 | 7.8 | 7.0 | 30 | 1.5±0.5 | 3.0±0.3 | 3.4 | 7.3 | 3.7 |
Identifikacija proizvodnje
SMC 0603 L Z - 150 M
a b c d e f
a: Naziv serije
b: Dimenzije proizvoda (axc)
c: Način zaptivanja (L: hladno brtvljenje Y: toplotno brtvljenje)
d: Smjer slova
e: Vrijednost induktivnosti (1R0 : 1.0uH; 100 : 10uH; 101 : 100uH)
f: Tolerancija induktivnosti (K:10%; M: 20%; N:30%)
KARAKTERISTIKE
- Struktura magnetne zaštite, zatvoreno magnetno kolo, jaka otpornost na elektromagnetne smetnje (EMI), ultra-nisko zujanje i može se instalirati pri velikoj gustoći.
- Lijevanje u prahu od legure sa malim gubicima, niska impedancija, bez olovnih krajeva, mali parazitski kapacitet.
- Jednodijelna struktura, čvrsta i čvrsta, precizna debljina proizvoda, dugotrajna zaštita od rđe.
- Mala veličina, velika struja, i dalje održava odlične karakteristike struje porasta temperature i struje zasićenja u visokofrekventnim i visokotemperaturnim okruženjima.
- Izvanredan izbor materijala, fina izrada i široka pokrivenost radne frekvencije (do 5MHz i više).
APLIKACIJE
- Prigušivanje buke signala male brzine u računarima i perifernoj opremi, audio i video opremi kao što su DVD, kamere, LCD televizori, komunikaciona oprema, kancelarijska automatika i druga elektronska oprema.
