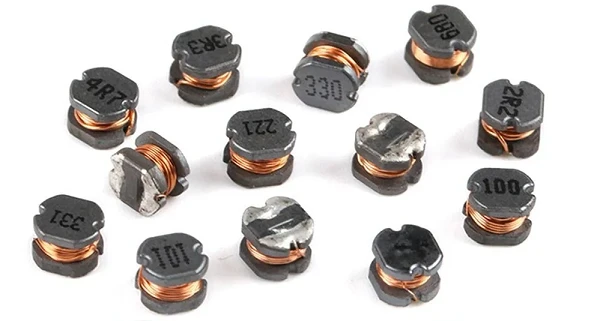

SMD induktori snage se koriste u aplikacijama u rasponu od napajanja do energetskih pretvarača. Oni su manje veličine u poređenju sa dizajnom kroz rupu, sa većom gustinom komponenti (komponente po jedinici površine) i mnogo više veza po komponenti. Imaju nižu početnu cijenu i zahtijevaju manje vremena za postavljanje za proizvodnju. Oni također omogućavaju jednostavniju i bržu automatiziranu montažu.
"SMD" u SMD induktoru za napajanje označava uređaj za površinsku montažu, što ukazuje da su dizajnirani za montažu tehnologije površinske montaže (SMT) na štampanim pločama (PCB). To omogućava automatizirane i masovne proizvodne procese, što ih čini pogodnim za proizvodnju velikih količina.
SMD induktor snage za primjene u rasponu od napajanja do energetskih pretvarača. Tipovi jezgara uključuju ferit i presovano gvožđe u prahu sa topologijama uključujući: nezaštićene, zaštićene, presovane gvožđe u prahu, feritne obložene i žičane induktore za čipove.
Prednosti
1. Višestruka zaštitna ambalaža kako bi proizvod bio siguran u transportu;
2. Potpuno asortiman proizvoda, prilagođeni dizajni su dostupni;

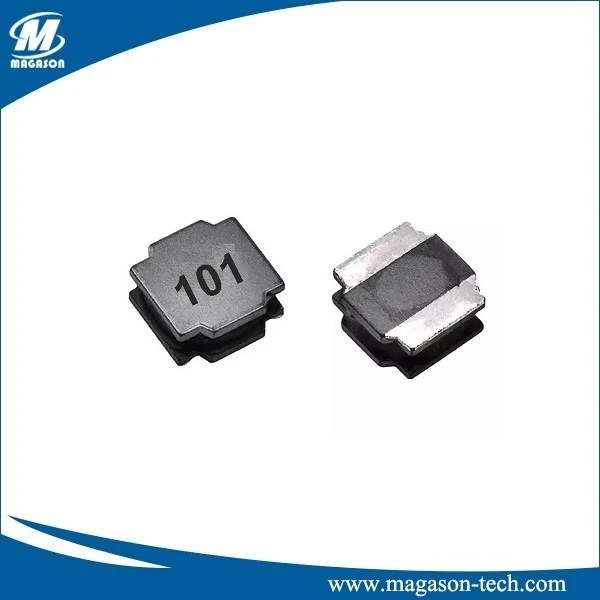

3. Oklopljeni induktori sastavljeni od strane jedinstvenog skupa upravljanja, stabilne električne performanse;
4. Proizvodi bez olova, usklađeni sa RoHS i REACH-om.
Karakteristike
- Velika snaga, visoka struja zasićenja, niska impedancija;
- Pogodno za površinsku montažu;
- Visoka otpornost na toplinu i odlična lemljivost;
- Induktor za površinsku montažu sa visokom strujom.
Aplikacija
- Prigušivač za video rekordere, LCD monitore, laptope, komunikacije, opremu, kancelarijsku automatizaciju i drugu elektronsku opremu.
- Idealno se koristi u digitalnom fotoaparatu, prijenosnom računalu, PC-u, TV prijemniku, DC-DC pretvaračima, itd.
| Serije | Dimenzije (mm) | ||||||
| A | B | C | D | E Ref. | F Ref. | G Ref. | |
| CD31 | 3.5±0.3 | 3.0±0.3 | 1.6±0.3 | 1.0 | 3.2 | 1.3 | 1.0 |
| CD32 | 3.5±0.3 | 3.0±0.3 | 2.1±0.3 | 1.0 | 3.2 | 1.3 | 1.0 |
| CD42 | 4.5±0.3 | 4.0±0.3 | 2.1±0.3 | 1.2 | 4.5 | 1.8 | 1.5 |
| CD43 | 4.5±0.3 | 4.0±0.3 | 3.2±0.3 | 1.2 | 4.5 | 1.8 | 1.5 |
| CD53 | 5.8±0.3 | 5.2±0.3 | 3.0±0.3 | 1.3 | 5.5 | 2.2 | 1.7 |
| CD54 | 5.8±0.3 | 5.2±0.3 | 4.5±0.3 | 1.3 | 5.5 | 2.2 | 1.7 |
| CD73 | 7.8±0.3 | 7.0±0.3 | 3.5±0.3 | 2.1 | 7.5 | 3.0 | 2.0 |
| CD75 | 7.8±0.3 | 7.0±0.3 | 5.0±0.3 | 2.1 | 7.5 | 3.0 | 2.0 |
| CD105 | 10.0±0.3 | 9.0±0.3 | 5.4±0.3 | 2.1 | 9.4 | 3.75 | 2.5 |
- Stanje mjerenja induktivnosti na 1KHz/0.25V; 10KHz/0.25V(SP31); 100KHz, 0.1V (SPQ).
- DC otpor izmjeren sa 502BC Ohm-metrom na 25 stepeni.
- Struja zasićenja: stvarna vrijednost jednosmjerne struje kada se induktivnost smanji za 20% od početne vrijednosti.
- Struja porasta temperature: stvarna vrijednost jednosmjerne struje kada je porast temperature površine jezgra T40 stepeni (Ta=25 stepen).
