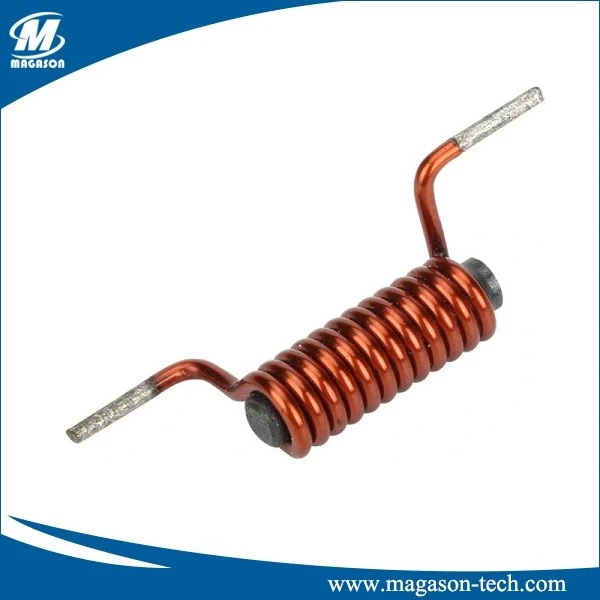

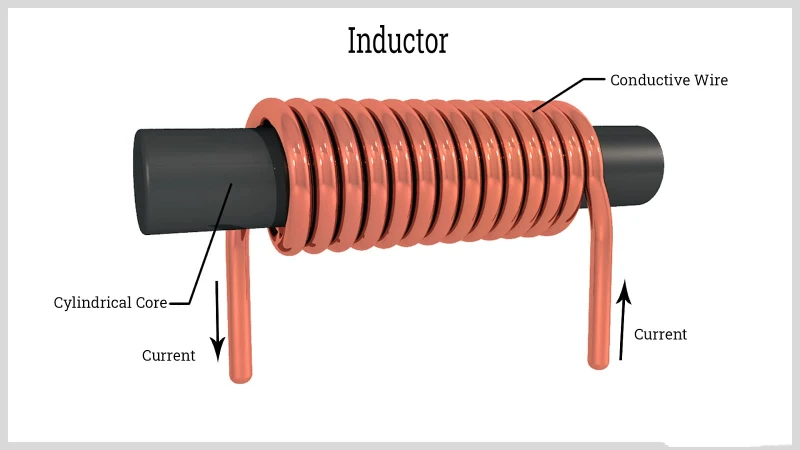

Induktor sa jezgrom štapa koji se koristi za blokiranje veće frekvencije dok prolazi jednosmjernu struju (DC) i niže frekvencije naizmjenične struje (AC) u električnom kolu. Prigušnica se obično sastoji od namotaja izolirane žice često namotane na magnetsko jezgro, iako se neke sastoje od "perle" u obliku krofne od feritnog materijala nanizanog na žicu. Impedansa prigušnice raste sa frekvencijom. Njegov nizak električni otpor prolazi i naizmjeničnu i jednosmjernu struju s malim gubitkom energije, ali njegova reaktanca ograničava količinu propuštene naizmjenične struje. Gore se govori o uvodu prigušnica.

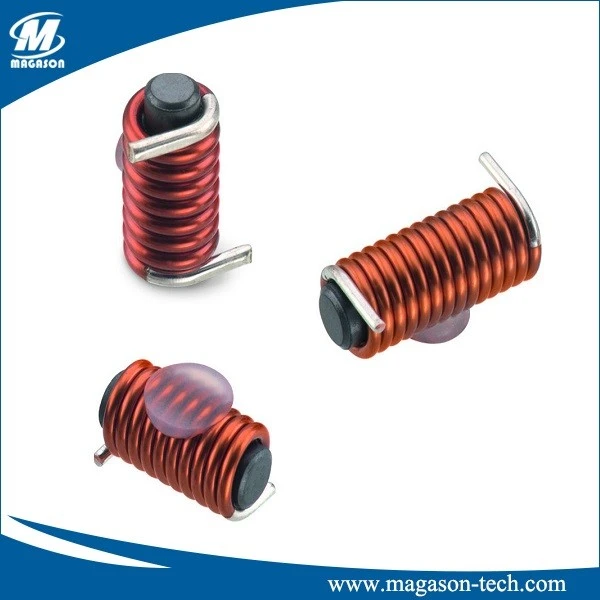

Rod jezgra induktora je široko rasprostranjen i popularan u automobilskoj elektronici, s malom veličinom, glavna prednost je ekonomičnost, visoka induktivnost i mali gubici.
Induktor sa jezgrom šipke karakteriše visoka mehanička stabilnost i visoka struja zasićenja. Može se primeniti u teškim radnim uslovima, sa radnom temperaturom ne višom od 150 stepeni.
|
Part Broj |
L u H |
Test Freq MHz |
DCR mΩ Max |
Irms Max A |
Isat Max A |

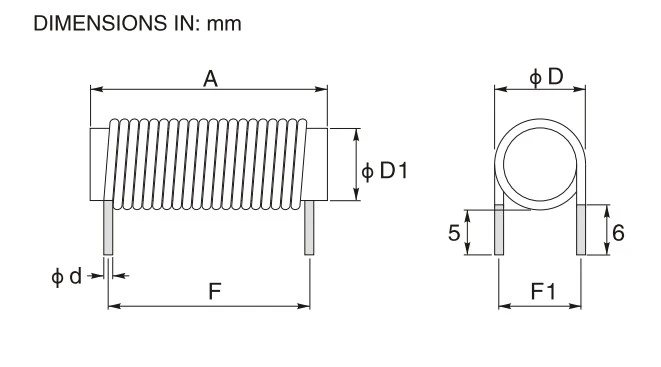

Dimenzije | |||||
| d | D1 | (A) | D | F | F1 | ||||||
| ROD{0}}R8M | 1.8 | 1 | 8 | 2.5 | 10.0 | 0.67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| ROD{0}}R7M | 4.7 | 1 | 12 | 2.5 | 5.5 | 0.67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| ROD{{0}}R0M | 7.0 | 1 | 16 | 1.9 | 4.6 | 0.63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| ROD{{0}}R0M | 9.0 | 1 | 20 | 1.0 | 3.7 | 0.63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| ROD{0}}R8M | 1.8 | 1 | 3 | 10 | 15.0 | 1.32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| ROD{0}}R7M | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| ROD{{0}}R0M | 7.0 | 1 | 8 | 5 | 6.5 | 0.95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| ROD{{0}}R0M | 9.0 | 1 | 15 | 4 | 5.6 | 0.85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| ROD{0}}M | 12.0 | 0.1 | 22 | 2 | 5.0 | 0.63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
Karakteristike:
· Visoka strujna sposobnost
·Veoma pouzdan mehanički dizajn
·Veoma visoka magnetna zasićenost
·Radna temperatura do +150 stepeni
(više temperature u zavisnosti od profila misije)
Uobičajene primjene:
·Preklopni regulatori
·Motori
·Pojačala snage
·Napajanja
· Širokopojasno filtriranje
·Tipično za VHF
primjena:
Široko se koristi u LED svjetlima, adapterima, električnim balastima, dimmerima, prekidačkim izvorima napajanja, električnim uređajima, digitalnim VCR/LCD pretvaračem, DC-DC pretvaračem
