Možete modelirati feritnom induktoru čipa kao pojednostavljeni krug koji sadrži otpornike, induktore i kondenzatore. Obično feritne perle spadaju u tri kategorije odgovora: induktivni, otporni i kapacitivni. Da biste filtrirali visokofrekventni šum, kao što su za aplikaciju za filtriranje elektromagnetske smetnje (EMI), trebali biste implementirati perlu u otporničkim krugom. Uređaj služi kao otpornik, blokirajući visokofrekventnu buku i distribuira ga kao toplinu.
Prilikom odabira feritne induktora čipa za aplikacije velike snage, trebali biste uzeti u obzir trenerim filtra i svojstva impedancije komponente u odnosu na DC pristranost struje. Imajte na umu da struja opterećenja putem feritne perle u aplikaciji za filtriranje napajanja nije nula u bilo kojem trenutku. Takođe, postoji značajna promjena svih ovih parametara jer se struja istosmjerne pristranosti povećava od nule. Zasićenje osnovnog materijala započinje povećanjem struje DC pristranosti, značajno smanjuje induktivnost perlice.
Identifikacija proizvoda:
Srgb 0805 – 101 T
a b c d
O: Naziv serije
B: Dimenzije proizvoda
C: Impedancija (100: 10ω; 101: 100ω; 102: 1000ω)
D: Stil pakiranja (T: Tapljanje B: BULK)
Značajka:
- Višeslojni monolitni izgradnja daje visoku pouzdanost.
- Odlična otpornost na lemljenje i toplinu bilo za lemljenje protoka ili refliranja.
- Značajan EMI suzbijanje preko širokog frekvencijskog raspona
Primjena:
- Suzbijanje buke u digitalnoj opremi kao što su računar i njegovi periferni uređaji, DVD, kamera, oa itd.

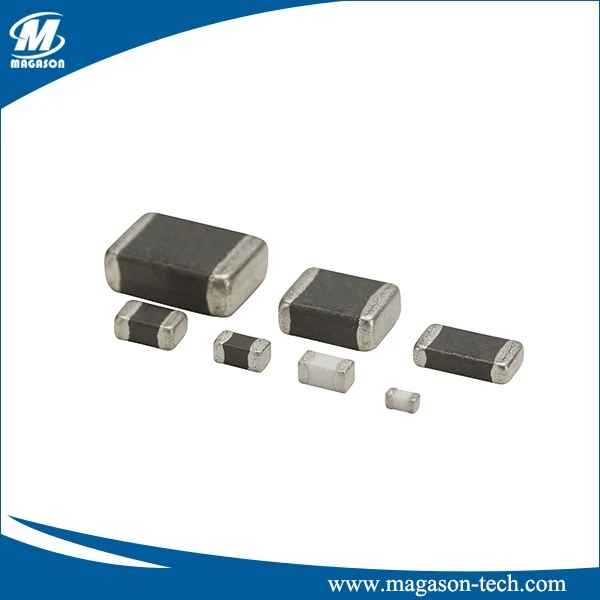

| Vrsta | Dimenzije (mm) | |||
| L | W | T | a1 a2 | |
| 0603 | 0.60±0.05 | 0.30±0.05 | 0.30±0.05 | 0.15±0.05 |
| 1005 | 1.00±0.15 | 0.50±0.15 | 0.50±0.15 | 0.25±0.10 |
| 1608 | 1.60±0.15 | 0.80±0.15 | 0.80±0.15 | 0.30±0.20 |
| 2012 | 2.00±0.20 | 1.25±0.20 | 0.85±0.20 | 0.50±0.30 |
| 3216 | 3.20±0.20 | 1.60±0.20 | 0.90±0.20 | 0.50±0.30 |
Parametri čipova perlica uglavnom uključuju:
- Početni magnetni tok (vrijednost u vrijednosti)
- Temperatura kriite
- Radna frekvencija
