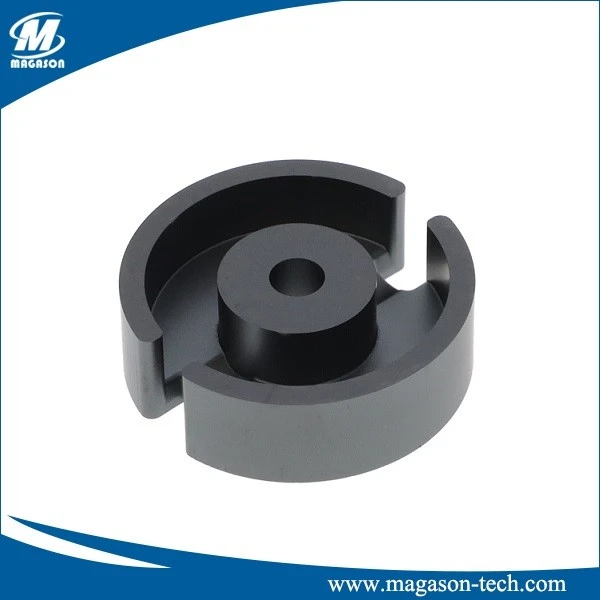

Oblik feritnog jezgra pruža pogodan način prilagođavanja feritne strukture kako bi se zadovoljile specifične zahtjeve induktora. Sa ovim jezgrama mogu se postići i visoki Q kruga i dobra temperaturna stabilnost induktivnosti. Samozaštićeno pot jezgro izoluje namotaj od zalutalih magnetnih polja ili efekata drugih okolnih elemenata kola.
Efektivna permeabilnost (µe) se podešava mlevenjem malog vazdušnog razmaka u središnjem stubu jezgra posude. Za transformatore i neke induktore ne uvodi se vazdušni jaz u zemlji, a efektivna propusnost je maksimizirana. Efektivna propusnost feritnog jezgra uvijek će biti manja od početne propusnosti materijala (µi) zbog malog zračnog razmaka na spojnim površinama polovica jezgre lonca. Za druge induktore kod kojih stabilnost induktivnosti, Q i temperaturni koeficijent moraju biti usko specificirani, kontrolirani zračni razmak se pažljivo melje u središnji stup jedne ili obje polovice jezgra lonca. Kada se spoji, ukupni vazdušni jaz će tada odrediti efektivnu permeabilnost i kontrolisati magnetne karakteristike feritnog jezgra. Finije podešavanje efektivne permeabilnosti (induktivnost jezgre lonca) može se postići pomicanjem feritnog cilindra ili šipke u zračni raspor kroz rupu na središnjem stupu.
|
CORE TYPE
|
Dimenzije (mm) | Efektivni parametar | ||||||||||||
| A | B | D1 | D2 | D3 | D4 | H1 | H2 | C1(mm-1) | Ae(mm2) | Le(mm) | Ve(mm3) | AL±25% (nH/N2) | Težina (g) | |
| P0704 | 5.5±0.2 | 1.6±0.3 | 7.4-0.4 | 5.8+0.25 | 3-0..2 | 1.4+0.1 | 4.2-0.2 | 2.8+0.2 | 1.43 | 7.0 | 10.0 | 70 | 460 min (HQ2K) | |
| P0905 | 6.5±0.25 | 2±0.2 | 9.3-0.3 | 7.5+0.25 | 3.9-0.2 | 2.1±0.1 | 5.4-0.3 | 3.6+0.3 | 1.25 | 10.1 | 12.5 | 126 | 820 min (HQ2K) | 1.0 |
| P1107 | 6.8±0.25 | 2.2±0.3 | 11.3-0.4 | 9+0.4 | 4.7-0.2 | 2.1±0.1 | 6.6-0.3 | 4.4+0.3 | 0.96 | 16.2 | 15.5 | 251 | 1070 min (HQ2K) | 1.7 |
| P1408 | 9.5±0.3 | 2.7±1.2 | 14.3-0.5 | 11.6+0.4 | 6.0-0.2 | 3.1±0.1 | 8.2+0.3 | 5.6+0.4 | 0.79 | 25.1 | 19.8 | 495 | 1390 min (HQ2K) | 3.5 |
| P1811 | 13.4±0.3 | 3.8±0.6 | 18.4-0.8 | 14.9+0.5 | 7.6-0.3 | 3.1±0.1 | 10.6±0.2 | 7.2+0.4 | 0.60 | 43.3 | 25.8 | 1120 | 1970 min (HQ2K) | 8.0 |
| ... | ... | |||||||||||||
Značajka:
- Niski gubici
- Mali gubici u širokom temperaturnom opsegu
- Dobra stabilnost u svim uslovima opterećenja
- Samozaštićena geometrija izoluje namotaje od zalutalih magnetnih polja
primjena:
- Transformatori pretvarača
- Inverter Transformers
- Induktori diferencijalnog načina rada
- Induktori snage
- Power Transformers
- Telekom induktori
