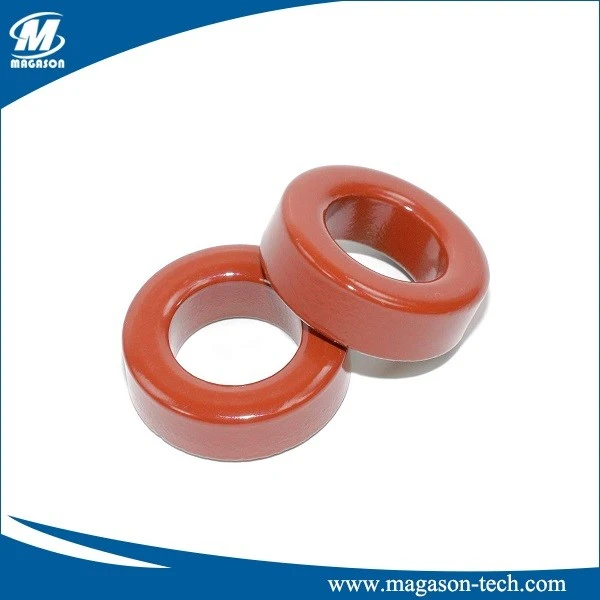

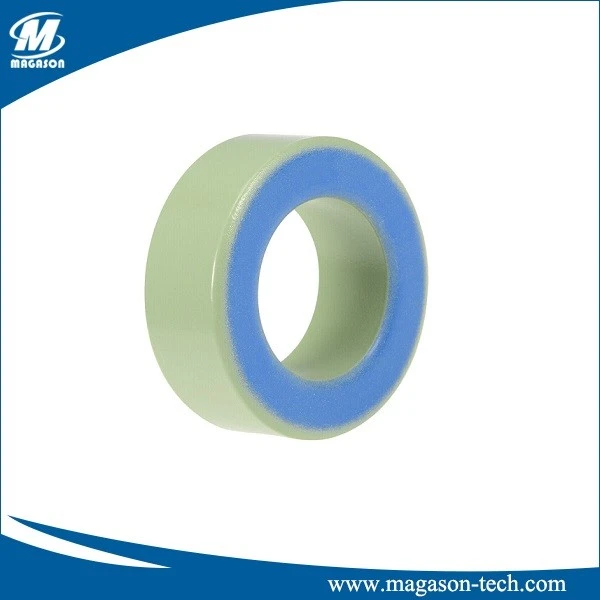

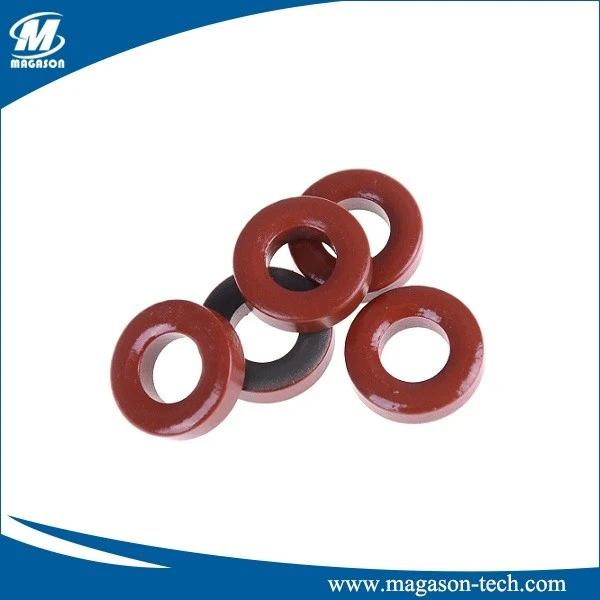

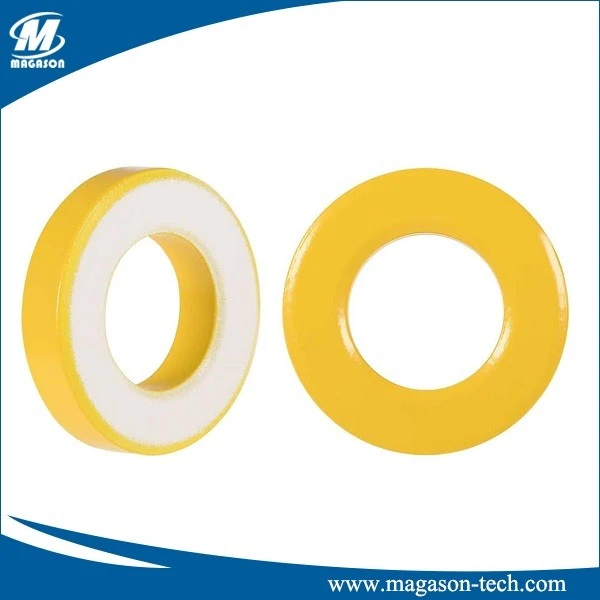

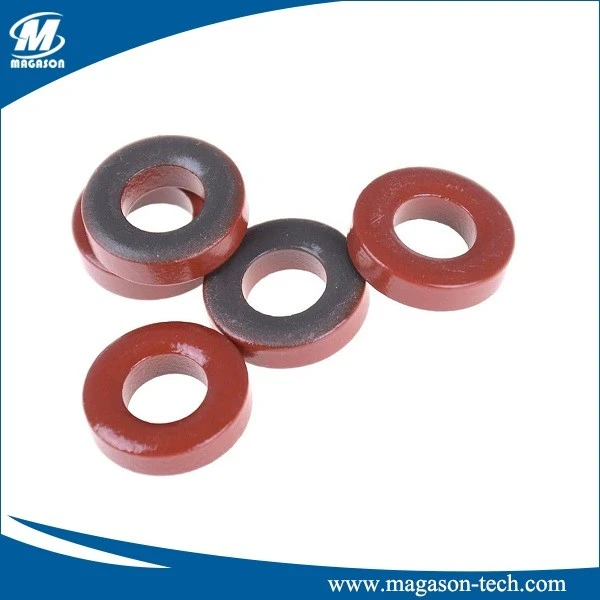

Toroidna jezgra od željeznog praha izrađena su od niza materijala željeznog praha. Svaki materijal ima individualni i jedinstveni kod s različitim bojama premaza, koji lako identificira magnete. Različiti materijali se razlikuju po permeabilnosti, frekventnom opsegu, krivulji magnetizacije, gubitku snage, itd. Zbog svojih svojstava, toroidna jezgra gvožđa u prahu su relativno jeftin magnetni materijal za proizvodnju različitih prigušnica u elektroenergetskim sistemima i elektromagnetskim zracima. Nedostatak su veliki gubici snage koji se stvaraju u željeznim jezgrama pa se ne koriste tako često u impulsnim transformatorima.
Toroidna jezgra od željeznog praha proizvode se uglavnom kao toroidna jezgra, ali postoje i u obliku E, U i cilindričnim jezgrama.
Jezgra od željeznog praha se obično koriste u pretvaranju energije, aplikacijama linijskih filtera i radio frekvencijama. Jezgra od željeznog praha često zamjenjuju feritna jezgra. Feritna jezgra imaju visoku propusnost pa im je potreban zračni razmak da bi se ova propusnost smanjila. Mana ovog zračnog raspora je gubitak snage, što dovodi do rizika od vruće tačke.
Toroidna jezgra od željeznog praha ne trebaju dodatni zračni razmak. Karakteristike jezgri željeznog praha smanjuju gubitak snage. Nadalje, gustina toka zasićenja u feritnim jezgrama je oko 400 mT i opada s temperaturom. Jezgra od željeznog praha imaju gustoću fluksa zasićenja veću od 1T.

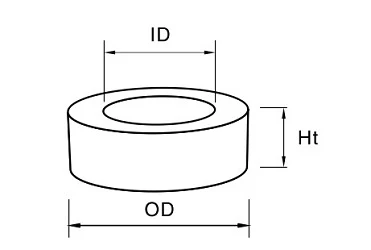

Identifikacija proizvoda:
br.KT 50 - 52 B
a b c d
a: Toroidalna jezgra
b: Veličina jezgre (inči)
c: Materijal
d: Visina
Karakteristike:
- Površina je obložena izolacijskim materijalom.
- Visoka gustina magnetnog fluksa.
- Dobra DC superponirana karakteristika.

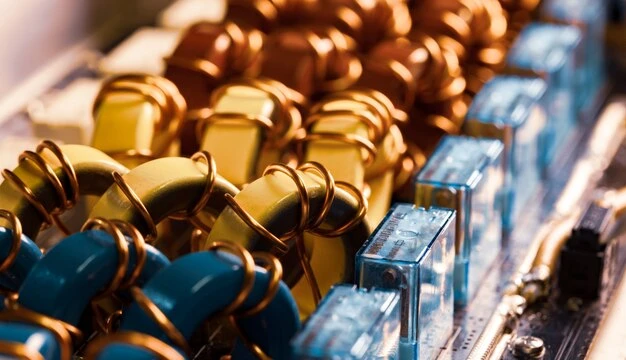

primjena:
- High Frequency Chocks
- Izlazne prigušnice za prebacivanje napajanja
- Provedeni EMI filteri šuma
| Broj mješavine materijala | Referentna propusnost ( μe ) | (+PPm/ stepen) Temp. Coef. of Perm |
Permeabilnost sa DC biasom HDC=50 Oersteds@10kHz | Kod boja | |
| %μ0 | μ efektivno | ||||
| -1 | 20 | 280 | / | / | Plavo/cijan |
| -2 | 10 | 100 | 100 | 10 | Crvena/Siva |
| -2/93 | 10 | 100 | 100 | 10 | Siva/crvena |
| -3 | 35 | 370 | / | / | Siva/cijan |
| -6 | 8.5 | 35 | / | / | Žuta/cijan |
| -7 | 9.0 | 30 | / | / | Bijelo/cijan |
| -8 | 35 | 300 | 91 | 32 | Žuta/crvena |
| ... | ... | ||||
U osnovi, praškasta jezgra se mogu podijeliti u dvije grupe:
- Jezgro od legure u prahu
- Jezgro željeznog praha
