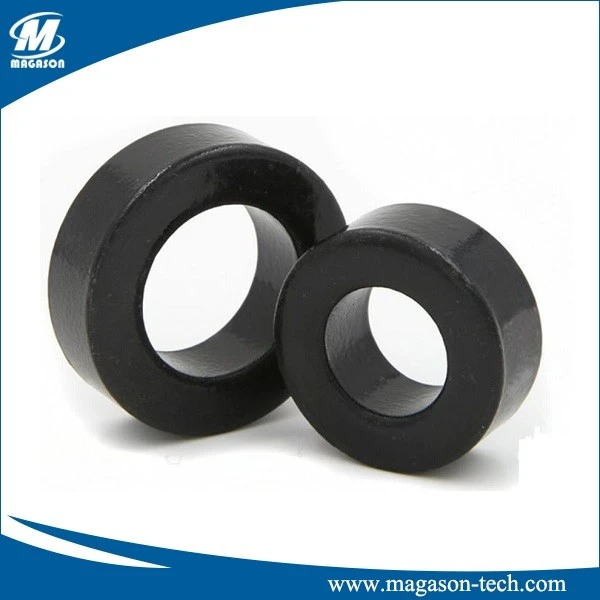

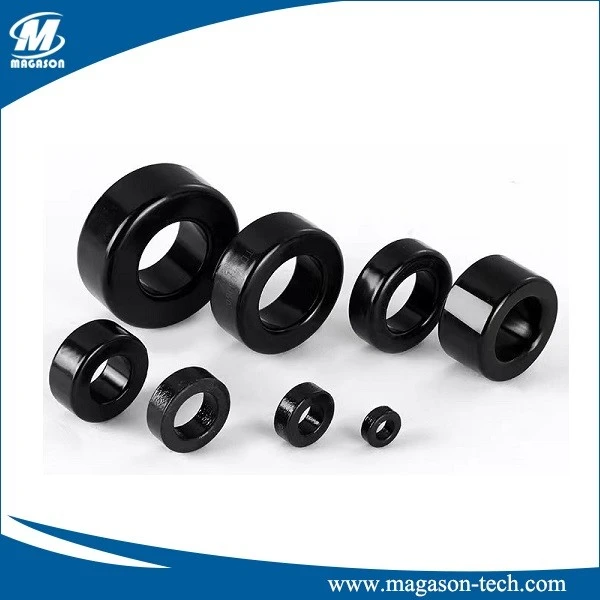

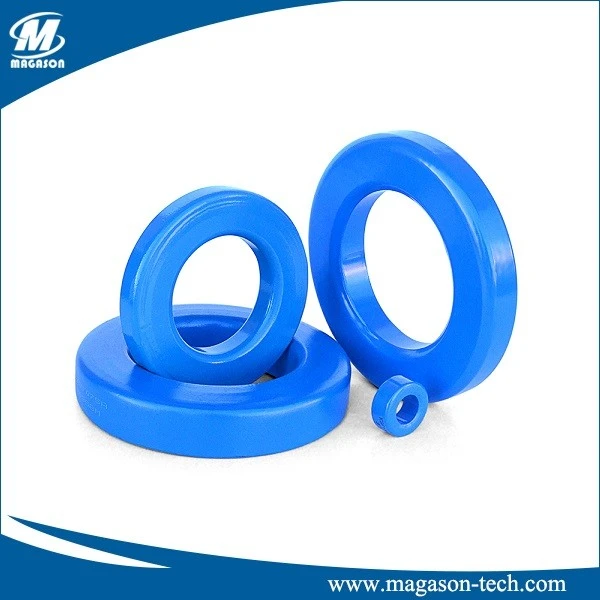

Sendust Toroid Core

Sendust toroidna jezgra je također poznata kao jezgra od legure. Sendust materijal je prvi put korišten u Japanu u području zvanom Sendai, i nazvan je 'prašina' jezgro, a samim tim i naziv Sendust. Generalno, sendust jezgra imaju znatno niže gubitke od jezgara željeznog praha, ali imaju veće gubitke u jezgri od MPP jezgara. U poređenju sa željeznim prahom, gubitak jezgre sendusta može biti čak 40% do 50% gubitka jezgre željeznog praha. Sendust jezgra također pokazuju vrlo nizak koeficijent magnetostrikcije, te su stoga pogodne za aplikacije koje zahtijevaju nisku zvučnu buku. Sendust toroidno jezgro ima gustinu fluksa zasićenja od 10,000 gausa što je niže od željeznog praha. Međutim, sendust nudi veće skladištenje energije od MPP ili ferita sa razmakom.

Sendust toroidna jezgra je dostupna u početnim permeabilitetima (Ui) od 60 i 125. Sendust toroidna jezgra nudi minimalnu promjenu permeabilnosti ili induktivnosti (ispod 3% za ui=125) pod AC pobudom. Temperaturna stabilnost je vrlo dobra na visokom nivou. Promjena induktivnosti je manja od 3% od ambijentalne do 125°C. Međutim, kako temperatura pada na 65°C, njena induktivnost se smanjuje za oko 15% za µi=125. Također imajte na umu da kako temperatura raste, sendust pokazuje smanjenje induktivnosti u odnosu na povećanje induktivnosti za sve ostale materijale u prahu. Ovo bi mogao biti dobar izbor za temperaturnu kompenzaciju, kada se koristi s drugim materijalima u strukturi kompozitnog jezgra.

Sendust toroidna jezgra koštaju manje od MPP-a ili visokih fluksa, ali nešto skuplje od jezgri željeznog praha. Za primjenu koja uključuje uslove istosmjerne pristranosti, koristite sljedeće smjernice. Da biste dobili smanjenje početne propusnosti ispod 20% pod uslovom DC pristranosti:

Za µi= 60 jezgra, maks. DC bias < 40 oersted; µi=125, maks. DC bias < 15 oersted.

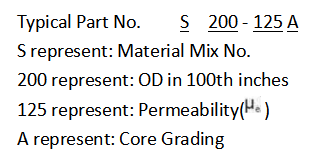

Tabela dimenzija i referentna tabela

Karakteristike:

1. Manji gubitak jezgre od željeznog praha.
2. Nizak koeficijent magnetostrikcije, niska zvučna buka.
3. Dobra temperaturna stabilnost. Ispod 4% od -15 'C do 125 'C
4. Maksimalna gustina fluksa: 10,000 gaus (1.0 tesla)
5. Tolerancija induktivnosti: ±8%.

Prijave:

• Preklopni regulatori ili induktori snage u SMPS
• Povratni i impulsni transformatori (induktori)
• In-Line filteri šuma
• Swing chokes
• Fazni kontrolni krugovi (nizak zvučni šum) prigušivači svjetla, uređaji za kontrolu brzine motora.
• Aplikacija je manja ili jednaka 30 kHz
• PV inverter
• Boost / INV induktor
