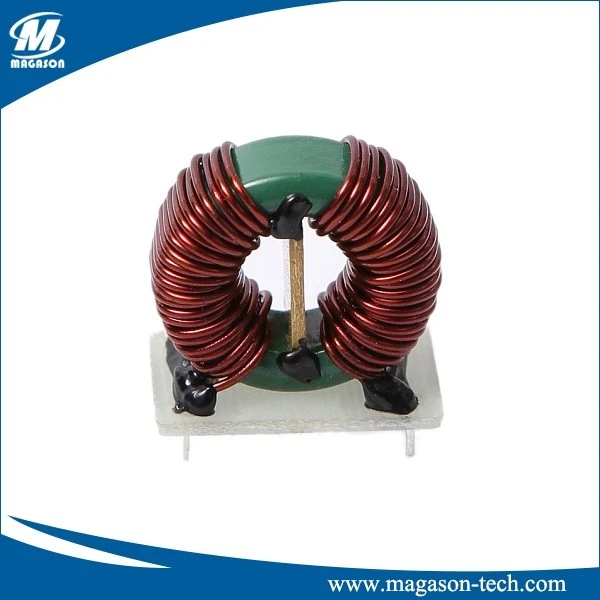

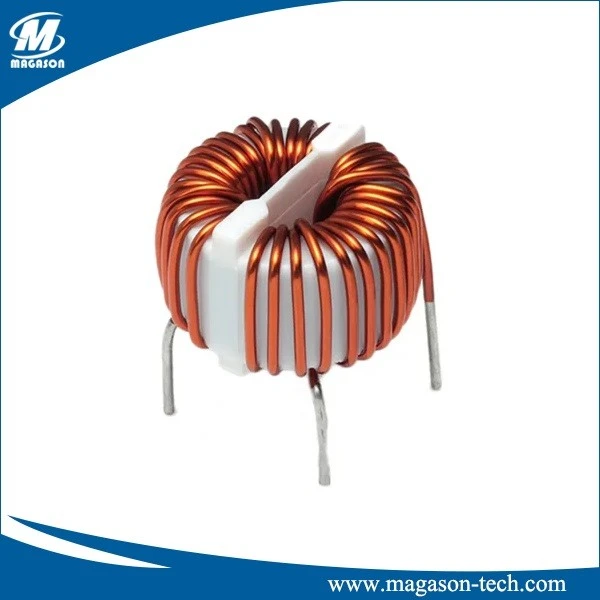

Toroidna prigušnica u zajedničkom modu je elektronska komponenta koja je dizajnirana da filtrira ili potisne šum zajedničkog moda u električnim krugovima tako što osigurava put visoke impedancije do struje zajedničkog moda, dok omogućava da željena struja diferencijalnog moda prođe uz minimalnu impedanciju.
Toroidna uobičajena prigušnica je obično veća i mehanički stabilnija od uobičajenih prigušnica za površinsku montažu, što ih čini pogodnim za upotrebu u aplikacijama visokog napona ili velike snage.
Toroidna prigušnica zajedničkog moda pruža efikasno sredstvo za filtriranje dovodnih vodova koji imaju in-fazne signale jednake amplitude, što omogućava opremi da ispuni stroge specifikacije električnog zračenja. Široki frekventni opsezi se mogu filtrirati upotrebom toroida zajedničkog moda visoke i niske induktivnosti u seriji. Signali diferencijalnog moda mogu biti znatno oslabljeni kada se koriste zajedno sa ulaznim i izlaznim kondenzatorima.
| Broj dijela |
Induktivnost (mH min) |
Nazivna RMS strujna ampera |
DCR svaki namotaj (Ohms Max) |
Tip curenja(uH). |
| TRB{0}}Y | 16.0 | 1.5 | 0.320 | 180 |
| TRB{0}}Y | 10 | 2.2 | 0.240 | 130 |
| TRB{0}}Y | 8.0 | 2.5 | 0.120 | 90 |
| TRB{0}}Y | 4.0 | 3.5 | 0.040 | 45 |
| TRB{0}}Y | 3.0 | 6.0 | 0.030 | 35 |
| TRB{0}}Y | 2.0 | 9.0 | 0.020 | 25 |
Karakteristike
- Učinkovito u suzbijanju visokofrekventne buke.
- Bez degradacije signala.
- Smanjite šum uobičajenog načina rada na elektroničkim proizvodima
- Odlična impedansa zajedničkog moda na visokoj frekvenciji za suzbijanje šuma.
Test Equipment
Prijave
- Energetska elektronika
- Ulazni i izlazni filter za struju
- Optimizirano za burst signale
