Chip Beads imaju ograničene mogućnosti i za slabljenje i za frekventni opseg. Sve feritne perle mogu raditi do određene istosmjerne struje, iznad koje se oštećuju. Na ovu vrijednost struje koju feritna kuglica može podnijeti drastično je pod utjecajem topline, tj. kako temperatura raste, nazivna vrijednost struje se smanjuje. Feritne perle sa dva terminala za površinsku montažu pružaju kompaktno, isplativo rješenje za EMI filtriranje za gusto zbijene dizajne, male veličine omogućavaju postavljanje unutar djelića inča problematičnog visokofrekventnog uređaja. Konstrukcija proizvodi robusne komponente sa impedancijom i frekvencijskim karakteristikama superiornijim od onih sličnih proizvoda.
Zrnca čipa se koriste za ublažavanje visokofrekventnih elektromagnetnih smetnji (EMI) u kolu. Radi kao niskopropusni filter koji dozvoljava samo niskofrekventnim signalima da prođu kroz kolo i eliminiše visokofrekventni šum. Zrnca čipa se koriste u većini elektronskih uređaja kao što su mobilni, laptopovi, TV tjuneri i sistemi za igre da bi se smetnje smanjile i osigurao integritet signala.
Identifikacija proizvoda:
SRGB 0805 – 101 T
a b c d
a: Naziv serije
b: Dimenzije proizvoda
c: Impedansa (100:10Ω; 101: 100Ω; 102: 1000Ω)
d: stil pakiranja (T: traka B: rasuti)
Značajka:
- Višeslojna monolitna konstrukcija daje visoku pouzdanost.
- Odlična lemljivost i otpornost na toplinu za protočno ili povratno lemljenje.
- Značajna supresija EMI u širokom frekventnom opsegu
primjena:
- Suzbijanje buke u digitalnoj opremi kao što su računar i njegovi periferni uređaji, DVD, kamera, OA itd.

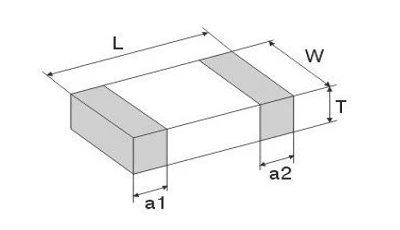

| Tip | Dimenzije (mm) | |||
| L | W | T | a1 a2 | |
| 0603 | 0.60±0.05 | 0.30±0.05 | 0.30±0.05 | 0.15±0.05 |
| 1005 | 1.00±0.15 | 0.50±0.15 | 0.50±0.15 | 0.25±0.10 |
| 1608 | 1.60±0.15 | 0.80±0.15 | 0.80±0.15 | 0.30±0.20 |
| 2012 | 2.00±0.20 | 1.25±0.20 | 0.85±0.20 | 0.50±0.30 |
| 3216 | 3.20±0.20 | 1.60±0.20 | 0.90±0.20 | 0.50±0.30 |
Parametri čips perli uglavnom uključuju:
- Početni magnetni fluks (U vrijednost)
- Curie temperatura
- Radna frekvencija
