Transformatori mjerne struje su tip instrumentalnog transformatora koji se koristi za mjerenje naizmjenične struje električnog kola. Sastoji se od primarnog namotaja koji je provodnik koji vodi struju do strujnog kruga koji se mjeri, i sekundarnog namotaja (ili više od jednog) koji se povezuje na mjerač ili drugi instrument. Struja u sekundarnom namotu je proporcionalna struji u primarnom namotu.
Mjerni strujni transformatori su diferencijalni senzori koji prolaze i linijske i uzemljene neutralne provodnike u CT otvor kako bi napravili nulti fazni slijed u slučaju struje curenja ili struje kvara na liniji.
Strujni transformatori za mjerenje su kompaktni strujni transformatori nulte faze oblikovanog tipa. Oni su idealni za poboljšanje osjetljivosti, kompaktnosti i težine prevencije električnog udara. Tipične primjene uključuju prevenciju električnog udara od prekidača za curenje uzemljenja, releja kratkog spoja i prekidača uzemljenja.

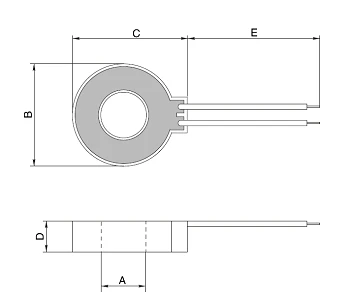

| Broj dijela | Nazivna primarna struja (A) | Okreće se | DCR(Ω) | Vmax | Frekvencija |
| Visokofrekventni vertikalni PCB strujni transformatori | |||||
| ZCT{0}}F | 50 | 2000:1 | 90 | 4.1 | 20-200KHz |
| ZCT{0}}F | 75 | 2000:1 | 109 | 7.4 | 20-200KHz |
| ZCT{0}}F | 100 | 2000:1 | 63 | 10.3 | 20-200KHz |
| Vertikalni PCB strujni transformatori | |||||
| ZCT{0}}N | 40 | 2500:1 | 134 | 2.3 | 20-1KHz |
| ZCT{0}}N | 50 | 2500:1 | 187 | 2.4 | 20-1KHz |
| ZCT{0}}N | 75 | 2500:1 | 160 | 4.8 | 20-1KHz |
| ZCT{0}}N | 200 | 2000:1 | 74 | 7.2 | 20-1KHz |
Aplikacija
- Prekidač diferencijalne struje (RCCB)
- Prekidač struje curenja (ELCB)
- Prekidač strujnog kruga zemljospoja (GFCI)
- Prekidač prekidača za curenje uređaja (ALCI)
- ZCT za sistem skladištenja energije (ZCT)
- EV / 2 & 3 Wheeler punjač (postolje/kabel)
Karakteristike
- Minimalna tolerancija izlaznog napona
- Blizu nulte promjene opterećenja
- Minimalni izlaz buke na testu ukosnice od 360 stepeni.
- Odlična termička svojstva uz minimalne varijacije
- Usklađen sa RoHS i REACH-om
Prednosti
• Visoka osetljivost
• Kompaktan i lagan
• Laminirano gvozdeno jezgro
• Usklađen sa RoHS
