Ako trebate mjeriti struju iz izvora naizmjenične struje, strujni transformator za montiranje na štampanu ploču može biti jeftina i precizna opcija. Možete pronaći strujne transformatore dizajnirane posebno za sve između primjene dalekovoda od 50/60 Hz i mnogo viših frekvencija koji su pogodniji za industrijske/naučne mašine ili praćenje procesa. Strujni transformatori za montažu na štampanu ploču su beskontaktni i neinvazivni, što znači da za mnoge modele ne morate voditi naizmjeničnu struju kroz svoju ploču. Umjesto toga, žica se provlači kroz otvor transformatora, ili se sam transformator može otvoriti kako bi mogao škljocnuti na žici.
Žica koja prolazi kroz strujni transformator za montiranje na štampanu ploču služi i kao pojedinačni namotaj transformatora i kao primarni namotaj. Tijelo transformatora ima desetine do hiljade namotaja koji formiraju sekundarni kalem. Za razliku od naponskih transformatora, strujni transformator ima inverzni odnos. To znači da će strujni transformator omjera 1000:1 stvoriti 0,001A u sekundaru za svaki 1A kroz žicu koja je primarna.
Možete pronaći strujne transformatore sa omjerima namotaja prikladne za mjerenje od jednog ampera do i više od hiljada ampera, što im omogućava da se koriste u mnogo širem rasponu aplikacija od PCB montiranih/provodnih senzora struje.
Karakteristike:
- Visok omjer
- Standardni otisci stopala
Uobičajene aplikacije:
- Merač AC energije Pretvornik snage RTU
- Zaštitni strujni transformator
- AC brojilo kilovat sati
- Elektronski sistem za nadzor

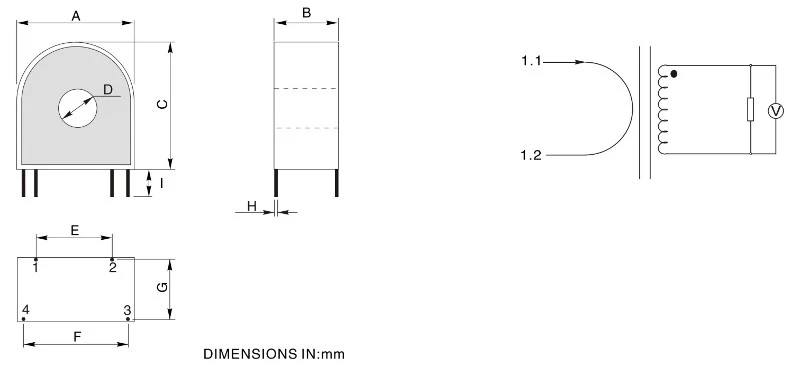

| A | B | C | D | E | F | G | H | I | |
| CT021 | 19.4 | 8.2 | 19.5 | 5.5 | 12.7 | N/A | N/A | 1.0 | 3.0 |
| CT022 | 23.5 | 11.0 | 25.0 | 6.7 | 15.24 | 19.0 | 9.5 | 1.0 | 3.0 |
| CT023 | 26.0 | 17.0 | 28.0 | 9.0 | 15.24 | 19.0 | 15.5 | 1.0 | 3.0 |
| CT024 | 26.0 | 17.0 | 28.0 | 9.0 | 15.24 | 33.02 | 12.7 | 1.0 | 3.0 |
| ... | ... |
- Maksimalna trajna primarna struja 4 × nazivna struja
- Temperatura skladištenja: -45 stepen do +85 stepen
- Radna temperatura opće namjene i nikal: -40 stepen do +85 stepen
- Visoka frekvencija radne temperature: -40 stepen do +65 stepen
- Označavanje: Broj dijela i šifra datuma
- Napomena: Sve specifikacije su podložne promjenama bez prethodne najave
