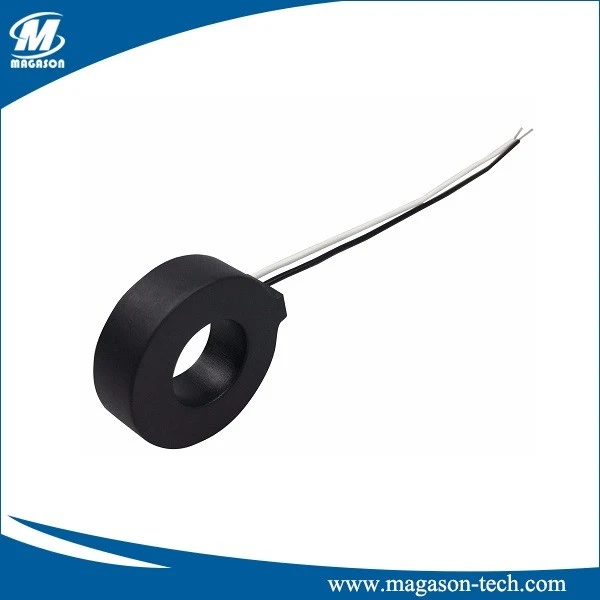

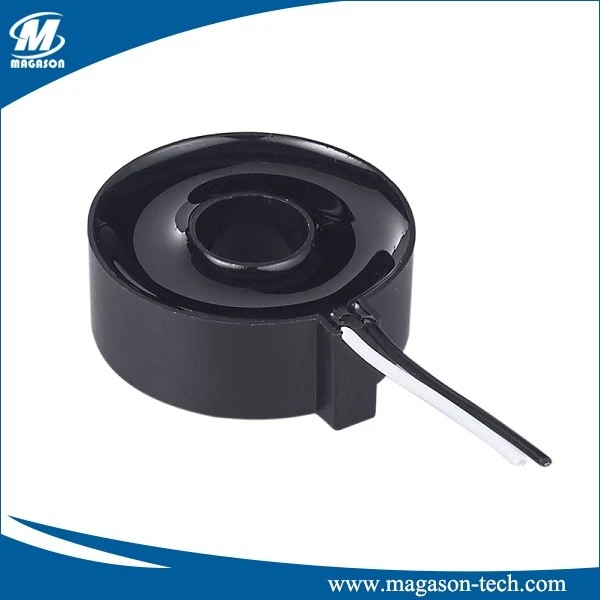

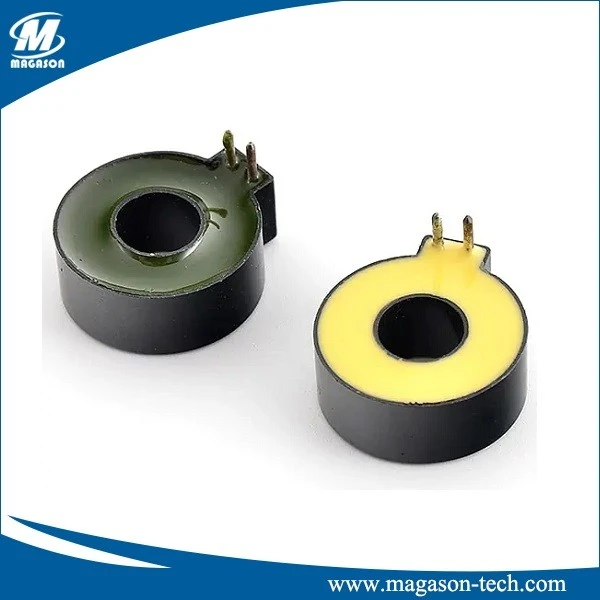

ZCT strujni transformator je kompaktni transformator struje nulte faze oblikovanog tipa. Ovi moduli su dizajnirani da poboljšaju osjetljivost, kompaktnost i težinu prevencije električnog udara. Imaju laminirano željezno jezgro i usklađeni su sa RoHS. Tipične primjene za ZCT strujni transformator uključuju prevenciju strujnog udara od prekidača curenja uzemljenja, releja kratkog spoja i prekidača strujnog kruga.
ZCT strujni transformator su diferencijalni senzori koji prolaze i linijski i uzemljeni neutralni vodič u CT otvor kako bi se napravio nulti fazni slijed u slučaju struje curenja ili struje kvara na liniji. Tako se naziva struja nulte faze kao struja osjetljivosti koja se razlikuje od primarne struje. Dragocjena prednost Magason CT-a je minimalna buka koja omogućava CT-u da osjeti vrlo nisku struju zajedno sa skoro nultim pomakom opterećenja u okruženju za testiranje. To znači da osjetljivost očitavanja CT-a, sposobnost očitavanja vrlo minimalnog protoka struje, nije teško pogođena. Zbog toga se koriste u prekidačima strujnog kruga zemljospoja, prekidačima strujnog kola za curenje uređaja koji imaju nominalnu osjetljivost manju od 5 mA ili 6 mA i prekidačima za strujno curenje sa 15 mA ili 30 mA nazivne struje osjetljivosti.
| Broj dijela | Nazivna primarna struja (A) | Okreće se | DCR(Ω) | Vmax | Frekvencija |
| Vertikalni PCB strujni transformator opšte namene | |||||
| ZCT401-1000 | 10 | 1000:1 | 4.9 | 1.5 | 20-1KHz |
| ZCT410-1000 | 20 | 1000:1 | 41 | 2.1 | 20-1KHz |
| ZCT420-1000 | 50 | 1000:1 | 22 | 3.8 | 20-1KHz |
| ZCT448-2000 | 50 | 2000:1 | 106 | 10.2 | 20-1KHz |
| ZCT449-1000 | 50 | 1000:1 | 35 | 6.8 | 20-1KHz |
| ZCT449-2000 | 75 | 2000:1 | 83 | 12.8 | 20-1KHz |
| ZCT450-1000 | 100 | 1000:1 | 21 | 10.7 | 20-1KHz |
| ZCT450-2000 | 200 | 2000:1 | 73 | 14.6 | 20-1KHz |
KARAKTERISTIKE
- Visoka osjetljivost
- Kompaktan i lagan
- Laminirano gvozdeno jezgro
- Usklađen sa RoHS
APLIKACIJE
- Prevencija električnog udara
- Okidači za curenje u zemlji
- Releji kratkog spoja
- Prekidači strujnog kruga zemljospoja
