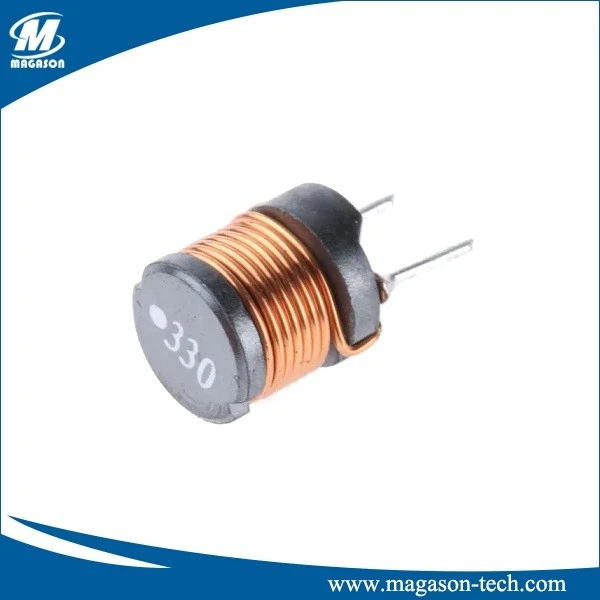

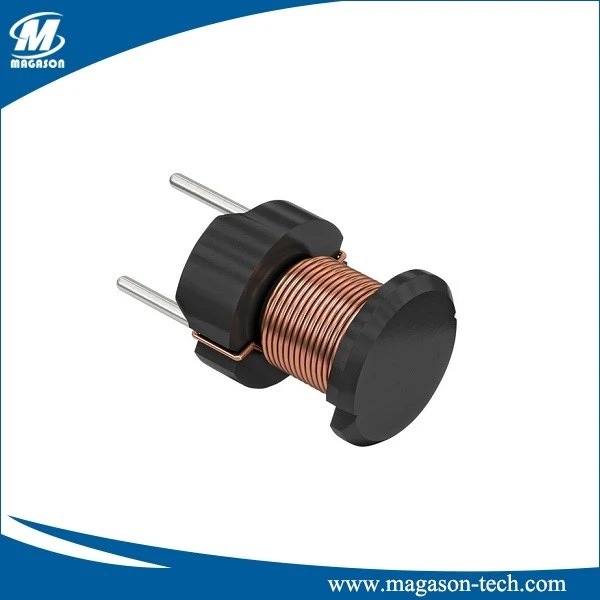

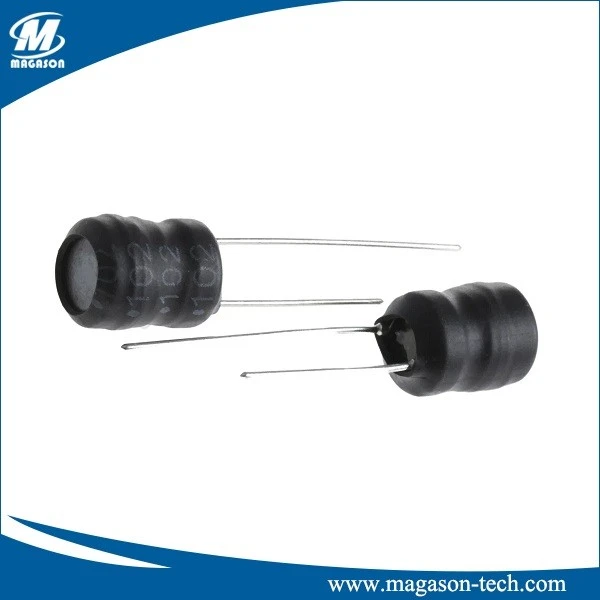

DIP Power Inductors su tako nazvani kao dirigent (okrugla magnetna žica) ranjena je direktno na feritnu jezgru koja je oblikovana poput bubnja ili kalema. Žica se zatim povezuje na jezgru, plastični osnovni ili metalni olovni okvir za oblikovanje prestanka površine. Osnovni induktori bubnja dolaze nezaboravan (struja visoke zasićenosti, ali potencijalno više EMI) i zaštićene konstrukcije (niža struja zasićenosti, ali zatvorena magnetska staza za donji EMI). Zaštićene konstrukcije koriste ili drugu feritnu jezgru ili epoksidnu magnetnu smolu za stvaranje magnetnog štita.
Karakteristike
- Izgradnja žice
- Visoka pouzdanost
- Isplativa i mala dimenzija.
- Cijev za otpornost na toplinu
- Visoki Q faktor i SRF vrijednost
- Jednostavna struktura, velika pouzdanost
- Dostupna je uska tolerancija (5%)
- Radna temperatura širokog raspona: -40 stepen do +125 stepen
Aplikacije
- Napajanje
- Kontrole SCR i TRIAC-a
- Prebacivanje regulatora
- Filteri
- RFI suzbijanje
| Serija | Dimenzije (mm) | ||||
| Max. | B Max. | C Ref. | D | E ref. | |
| DR0406 | 5.50 | 8.00 | 15.00 | 2.00±0.50 | 0.50 |
| DR0608 | 7.50 | 10.00 | 15.00 | 3.00±0.50 | 0.60 |
| DR0810 | 10.00 | 13.00 | 15.00 | 5.00±0.50 | 0.65 |
| DR0912 | 11.00 | 15.00 | 15.00 | 5.00±0.50 | 0.80 |
| DR1012 | 12.00 | 15.00 | 15.00 | 5.00±0.50 | 0.80 |
Identifikacija proizvoda:
Dr 0406 – 200 K
a b c d
O: Naziv serije
B: Dimenzije proizvoda
C: Vrijednost induktivnosti (1R 0: 1. 0 Uh; 100: 10uh; 101: 100uh)
D: Tolerancija u induktivnosti (J: 5%; K: 10%; m: 20%)
