U modernim bežičnim komunikacijskim sistemima antene igraju ključnu ulogu u prenošenju i primanjem elektromagnetskih signala. Međutim, sustavi antene često se suočavaju sa izazovima kao što su elektromagnetska smetnja (EMI), koja može degradirati performanse cijelog sustava. Feritne perle, kao efikasna komponenta EMI suzbijanja, široko su korištena u antenskim sistemima. Kao profesionalni dobavljač feritnih perlica, podijelit ću neke uvide o tome kako optimizirati upotrebu feritnih perlica u antenskim sistemima.
Razumijevanje feritnih perlica
Feritne perle su pasivne elektroničke komponente izrađene od feritnih materijala. Oni djeluju kao frekvencijski - ovisni otpornik, nudeći visoku impedansu do visokog - frekvencijskog buke, dok ima nisku impedanciju do željene frekvencije signala. Kada se visoka - frekvencijska buka prolazi kroz feritnu zrncu, pretvara se u toplinu energiju, čime se smanji nivo buke u krugu.

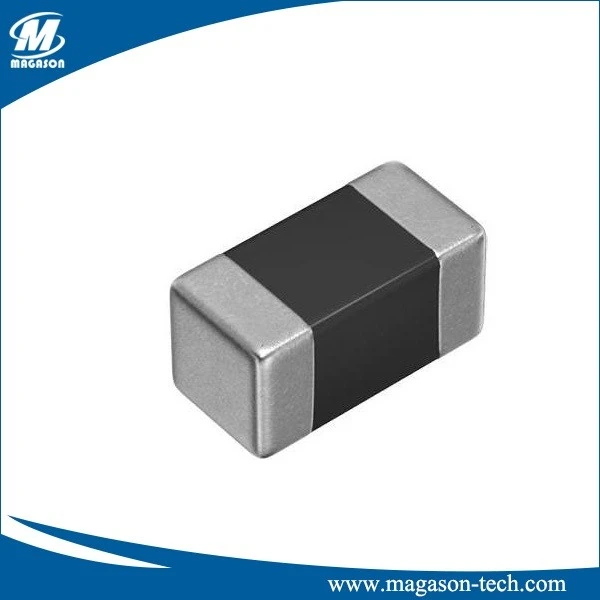

Na tržištu postoje različite vrste feritnih perlica na tržištu, poputVišeslojni čip induktora,Induktor feritnog čipa, iČip perle. Svaka vrsta ima svoje karakteristike i pogodno je za različite scenarije aplikacija.
Ključna razmatranja za korištenje feritnih perlica u antenskim sistemima
1. Odabir frekvencije
Prvi korak u optimizaciji upotrebe feritnih perlica u antenskim sistemima je odabrati odgovarajuću feritnu perlu na osnovu frekvencije smetnji. Antenski sustavi djeluju u određenim frekvencijskim opsezima, a smetnje može doći iz različitih izvora, poput obližnjih elektroničkih uređaja ili drugih bežičnih komunikacijskih sistema.
Moramo analizirati frekvencijski spektar smetnji. Na primjer, u WI - FI antenski sustav koji radi na 2,4 GHz ili 5 GHz, ako postoji smetnje u frekvencijskom rasponu od 100 MHz - 500 MHz, trebali bismo odabrati feritnu perlu s visokom impedancijom u ovom frekvencijskom rasponu. Radeći to, feritna perla može efikasno suzbiti smetnje bez utjecaja na normalan rad antene na njegovoj radnoj frekvenciji.
2. Položaj u krug
Plasman feritnih perlica u krugu sistema antene je presudan. Generalno, feritne perle treba staviti što bliže izvoru smetnji ili osjetljivim dijelom kruga.
U sistemu antene, linija za dovod je uobičajena staza za smetnje u ulazak u antenu. Postavljanje feritne perlice u blizini točke za dovod antene može spriječiti visoku - frekvencijsku buku da uđe u antenu. Uz to, ako postoje druge komponente u krugu koji su skloni generiranju ili utjecaju smetnji, poput napajanja ili pojačala signala, feritna perla mogu se postaviti na njihove ulazne ili izlazne portove kako bi izolirali smetnje.
3. DC pristranost struje
Feritne perle imaju karakteristiku pod nazivom DC pristranost struje. Kad se istosmjerni struja teče kroz feritnu perlu, njegove karakteristike impedancije mogu se promijeniti. U antenskim sistemima, posebno onima koji imaju struju - pojačavajuće krugove, obično postoji određena struja DC pristranosti.
Moramo osigurati da odabrana feritna zrnca može tolerirati struju DC pristranosti u sustavu. Ako Trga DC-a premašuje nazivnu vrijednost feritne perle, impedancija feritne perle može značajno smanjiti, smanjujući njegovu efikasnost u suzbijanju smetnji. Stoga bismo, prilikom odabira feritne perle, trebali bismo pažljivo provjeriti njenu trenutnu ocjenu DC pristranosti i usporediti ga sa stvarnim DC strujom u sistemu antene.
4. Impedansa podudaranje
Podudaranje impedancije važan je faktor u antenskim sistemima. Impedancija feritne perle treba pravilno podudarati s impedancijom okolnog kruga. Neusklađenost u impedanciji može dovesti do refleksije signala, što će smanjiti efikasnost antenskog sistema i može čak uzrokovati dodatno smetnje.
Prije instaliranja feritne perle trebali bismo izmjeriti impedansu antenskog sistema i impedansu kruga u kojem će biti postavljen feritni perla. Zatim odaberite feritnu perlu s odgovarajućom impedansnom vrijednošću kako biste osigurali dobro podudaranje impedancije. To se može postići pozivanjem na listu fareta feritne perle i korištenje impedancije - podudaranje tehnika poput podešavanja broja ili vrste feritnih perlica u krugu.
Studije slučaja
Slučaj 1: WI - Fi sistem antene
U sistemu Wi - Fi rutera, bilo je problema smetnji signala iz obližnjih Bluetooth uređaja. Frekvencija smetnji bila je uglavnom u rasponu od 2,4 - 2,5 GHz, koja je bila blizu radne frekvencije WI - Fi antene.
Odabrali smo aČip perleUz visoku impedanciju u frekvencijskom rasponu od 2,4 - 2,5 GHz i postavili su ga u blizini tačke za dovod antene. Nakon instalacije feritne perle, signal - u odnosu na buku WI - Fi antene značajno se povećao, a poboljšana je stabilnost veze WI - Fi mreže.
Slučaj 2: Mobilni antenski sistem
U sistemu mobilnog telefona bilo je smetnje iz kruga napajanja. Frencentnost smetnji bila je u rasponu od 10 MHz - 100 MHz. Koristili smo aInduktor feritnog čipai postavili su ga na ulaznu luku napajanja za pojačalo antene. To je učinkovito suzbijalo smetnje iz napajanja, poboljšavajući performanse mobilne antene u pogledu kvalitete poziva i brzine prijenosa podataka.
Prednosti naših feritnih perlica
Kao dobavljač feritnih perlica nudimo širok spektar visokokvalitetnih feritnih perlica. Naši proizvodi imaju sljedeće prednosti:
- Tačan frekvencijski odgovor: Naše feritne perle dizajnirane su tako da imaju precizan frekvencijski odgovor, koji mogu efikasno suzbiti smetnje u specifičnim frekventnim rasponima.
- Visoka tolerancija na DC pristranost: Oni mogu izdržati relativno visoke struje istosmjernog surada, čineći ih pogodnim za različite antenske sisteme sa različitim potrebama snage.
- Odlična impedancija podudaranje: Naše feritne perle pažljivo su dizajnirane kako bi se osigurala dobra impedancija podudaranje s različitim vrstama antenskih krugova, minimiziranjem odraz signala.
Zaključak
Optimizacija upotrebe feritnih perlica u antenskim sistemima zahtijeva sveobuhvatno razmatranje faktora kao što je odabir frekvencije, postavljanje u krug, istosmjerna struja i podudaranje impedancije. Odabirom prave vrste feritne perle i ispravno ga koristimo, možemo učinkovito suzbiti elektromagnetske smetnje u antenskim sistemima, poboljšati performanse i pouzdanost cijelog sustava.
Ako tražite visokokvalitetne feritne perle za svoje antenske sisteme ili imate bilo kakvih pitanja o feritnim aplikacijama za perliranje, slobodno nas kontaktirajte za nabavku i pregovore. Zalažemo se za pružanje najboljih rješenja i proizvoda.
Reference
- "Inženjering elektromagnetske kompatibilnosti" Henryja W. OTT-a.
- "Teorija antene: analiza i dizajn" Konstantinom A. Balanis.
- Viseće lista različitih feritnih perlica od dobro - poznatih proizvođača.
