Kao dobavljač dip induktora, razumijem kritičnu ulogu koju stabilnost induktivnosti igra u performansama elektronskih uređaja. U ovom postu na blogu podijelit ću neke učinkovite strategije za poboljšanje stabilnosti induktivnosti induktora tipa dip, što vam može pomoći da poboljšate ukupni kvalitet i pouzdanost vaših proizvoda.
Razumijevanje osnova dip tipa induktora

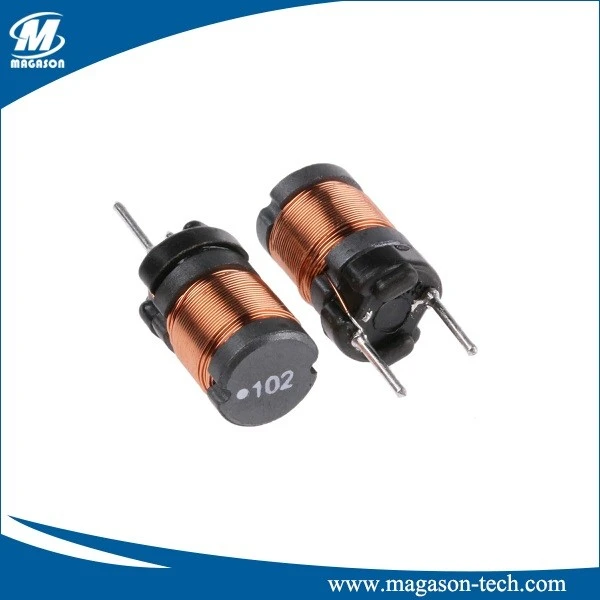

Prije nego što se upustimo u metode poboljšanja stabilnosti induktivnosti, bitno je imati jasno razumijevanje induktora tipa dip. Induktori tipa dip, poznati i kao induktori sa otvorom, naširoko se koriste u raznim elektronskim kolima zbog svoje jednostavnosti i lakoće instalacije. Dolaze u različitim vrstama, kao nprInduktor bubnja,Dip Power Induktor, iInduktor sa jezgrom bubnja. Ovi induktori pohranjuju energiju u magnetskom polju kada električna struja teče kroz njih i oslobađaju je kada se struja promijeni.
Na vrijednost induktivnosti induktora tipa dip utiče nekoliko faktora, uključujući broj zavoja zavojnice, materijal jezgre, površinu poprečnog presjeka jezgre i dužinu magnetske putanje. Svaka promjena ovih faktora može dovesti do fluktuacija u vrijednosti induktivnosti, što može uticati na performanse elektronskog kola.
Odabir pravog osnovnog materijala
Jedan od najvažnijih koraka u poboljšanju stabilnosti induktivnosti je odabir odgovarajućeg materijala jezgre. Različiti materijali jezgre imaju različita magnetna svojstva, kao što su permeabilnost, gustina fluksa zasićenja i temperaturni koeficijent propusnosti.
- Feritna jezgra: Feritna jezgra se široko koriste u induktorima tipa dip zbog njihove visoke permeabilnosti, koja omogućava veliku vrijednost induktivnosti uz relativno mali broj zavoja. Takođe imaju male gubitke u jezgri na visokim frekvencijama, što ih čini pogodnim za visokofrekventne aplikacije. Dodatno, feritna jezgra imaju relativno nizak temperaturni koeficijent propusnosti, što znači da se vrijednost induktivnosti manje mijenja s varijacijama temperature. Međutim, feritna jezgra imaju nižu gustinu fluksa zasićenja u poređenju sa nekim drugim materijalima jezgre, što može ograničiti njihovu upotrebu u aplikacijama velike struje.
- Jezgra gvožđa u prahu: Jezgra gvožđa u prahu su sastavljena od malih čestica gvožđa izolovanih jedna od druge. Imaju veću gustinu fluksa zasićenja od feritnih jezgara, što ih čini pogodnim za primjene velike struje. Jezgra od gvožđa u prahu takođe imaju linearniju B - H krivu, što znači da se vrednost induktivnosti manje menja sa promenom jačine magnetnog polja. Međutim, oni imaju veće gubitke u jezgri na visokim frekvencijama u odnosu na feritna jezgra.
- Jezgra od silikonskog čelika: Jezgra od silikonskog čelika se obično koriste u energetskim transformatorima i induktorima. Imaju visoku gustinu toka zasićenja i niske gubitke u jezgri na niskim frekvencijama. Međutim, oni nisu prikladni za visokofrekventne aplikacije zbog velikih gubitaka vrtložnih struja.
Prilikom odabira osnovnog materijala, važno je uzeti u obzir specifične zahtjeve vaše aplikacije, kao što su radna frekvencija, trenutni nivo i temperaturni raspon.
Optimizacija dizajna zavojnice
Dizajn zavojnice takođe ima značajan uticaj na stabilnost induktivnosti induktora tipa dip.
- Broj okreta: Vrijednost induktivnosti induktora je proporcionalna kvadratu broja zavoja zavojnice. Međutim, povećanje broja zavoja također povećava otpor zavojnice, što može dovesti do većih gubitaka snage. Stoga je važno pronaći ravnotežu između broja zavoja i otpora zavojnice. Osim toga, osiguravanje da su zavoji ravnomjerno raspoređeni i čvrsto namotani može pomoći u smanjenju varijacija u vrijednosti induktivnosti.
- Geometrija zavojnice: Oblik i veličina zavojnice mogu utjecati na raspodjelu magnetnog polja i, posljedično, na vrijednost induktivnosti. Na primjer, cilindrični kalem ima ravnomjerniju raspodjelu magnetnog polja u odnosu na pravokutni. Upotreba zavojnice s odgovarajućim omjerom širine i visine (omjer visine i prečnika zavojnice) također može pomoći u poboljšanju stabilnosti induktivnosti.
- Tehnika namotavanja: Tehnika namotaja koja se koristi za proizvodnju zavojnice također može utjecati na stabilnost induktivnosti. Na primjer, korištenje tehnike namotaja sloj po sloj može pomoći u smanjenju kapacitivnosti između zavoja zavojnice, što može poboljšati visokofrekventne performanse induktora. Osim toga, korištenje odgovarajuće napetosti tokom procesa namotavanja može osigurati da su zavoji čvrsto namotani i ravnomjerno raspoređeni.
Kontrola procesa proizvodnje
Proces proizvodnje induktora dip tipa može dovesti do varijacija u vrijednosti induktivnosti. Stoga je važno pažljivo kontrolirati proizvodni proces kako bi se osigurao dosljedan kvalitet.
- Core Manufacturing: Proces proizvodnje jezgra može uticati na njegova magnetna svojstva. Na primjer, proces sinteriranja koji se koristi za proizvodnju feritnih jezgara može utjecati na gustoću i veličinu zrna feritnog materijala, što zauzvrat može utjecati na propusnost i temperaturni koeficijent propusnosti. Stoga je važno kontrolirati temperaturu sinteriranja, vrijeme i atmosferu kako bi se osigurala konzistentna svojstva jezgre.
- Coil Winding: Proces namotavanja zavojnice treba pažljivo kontrolirati kako bi se osiguralo da su zavoji ravnomjerno raspoređeni i čvrsto namotani. Korištenje automatiziranih strojeva za namatanje može pomoći u poboljšanju tačnosti i konzistentnosti procesa namotavanja. Dodatno, pregled zavojnica tokom procesa namotavanja može pomoći u otkrivanju i ispravljanju bilo kakvih nedostataka, kao što su labavi zavoji ili kratki spojevi.
- Montaža i inkapsulacija: Proces montaže induktora, uključujući montažu zavojnice na jezgro i inkapsulaciju induktora, također može utjecati na stabilnost induktivnosti. Na primjer, korištenje odgovarajućeg ljepila za montažu zavojnice na jezgro može osigurati dobru mehaničku stabilnost i smanjiti pomicanje zavojnice, što može utjecati na vrijednost induktivnosti. Inkapsuliranje induktora u odgovarajući materijal takođe ga može zaštititi od faktora okoline, kao što su vlaga i prašina, koji mogu uticati na njegove performanse.
Minimiziranje uticaja na životnu sredinu
Faktori okoline, kao što su temperatura, vlaga i mehanički stres, takođe mogu uticati na stabilnost induktivnosti induktora tipa dip.
- Temperatura: Varijacije temperature mogu uzrokovati promjene u magnetskim svojstvima materijala jezgre i otpora zavojnice, što može dovesti do fluktuacija u vrijednosti induktivnosti. Da bi se smanjio uticaj temperature, važno je odabrati materijal jezgre sa niskim temperaturnim koeficijentom propusnosti. Osim toga, korištenje tehnika upravljanja toplinom, poput hladnjaka ili ventilatora, može pomoći u održavanju induktora na stabilnoj temperaturi.
- Vlažnost: Vlaga može uzrokovati koroziju zavojnice i jezgre, što može utjecati na električna i magnetska svojstva induktora. Da bi se induktor zaštitio od vlage, može se inkapsulirati u materijal otporan na vlagu.
- Mehanički stres: Mehanički stres, kao što je vibracija ili udar, može uzrokovati pomicanje zavojnice ili pucanje jezgre, što može dovesti do promjena u vrijednosti induktivnosti. Da bi se smanjio učinak mehaničkog naprezanja, važno je bezbedno montirati induktor i po potrebi koristiti materijale koji apsorbuju udarce.
Ispitivanje i kontrola kvaliteta
Testiranje i kontrola kvaliteta su bitni koraci u osiguravanju stabilnosti induktivnosti induktora tipa dip.
- Početno testiranje: Nakon što su induktori proizvedeni, treba ih testirati kako bi se osiguralo da zadovoljavaju specificiranu vrijednost induktivnosti i druge električne parametre. Ovo se može uraditi pomoću LCR merača ili druge odgovarajuće opreme za testiranje. Sve induktore koji ne zadovoljavaju specifikacije treba odbaciti ili preraditi.
- Burn - In Testing: Ispitivanje sagorevanja uključuje izlaganje induktora visokoj temperaturi i jakoj struji tokom određenog vremenskog perioda. Ovo može pomoći da se identificiraju potencijalni problemi s pouzdanošću, kao što su rani kvarovi zbog grešaka u proizvodnji.
- Dugoročni monitoring: Dugotrajno praćenje vrijednosti induktivnosti induktora može pomoći u otkrivanju bilo kakvih postepenih promjena u vrijednosti induktivnosti tokom vremena. To se može učiniti povremenim testiranjem induktora tokom njihove upotrebe u elektronskom uređaju.
Zaključak
Poboljšanje stabilnosti induktivnosti induktora tipa dip je složen proces koji uključuje odabir pravog materijala za jezgro, optimizaciju dizajna zavojnice, kontrolu procesa proizvodnje, minimiziranje uticaja na okolinu i implementaciju efikasnih mera testiranja i kontrole kvaliteta. Slijedeći ove strategije, možete poboljšati ukupnu kvalitetu i pouzdanost vaših induktora tipa dip, što može dovesti do boljih performansi vaših elektroničkih uređaja.
