Hej tamo! Ja sam dobavljač Rogowski zavojnica, a danas ću vas provesti kroz proces dizajniranja Rogowski zavojnice. Nije tako komplikovano kao što možda zvuči, a do kraja ovog bloga ćete dobro shvatiti kako da kreirate blog koji odgovara vašim potrebama.
Razumijevanje osnova Rogowski zavojnica
Prvo, hajde da razgovaramo o tome šta je Rogowski kalem. Rogowski zavojnica je električni uređaj koji se koristi za mjerenje naizmjenične struje (AC). To je u osnovi fleksibilni namotaj žice koji se može omotati oko vodiča. Kada izmjenična struja teče kroz provodnik, ona stvara magnetsko polje, a Rogowski kalem osjeća ovo magnetsko polje i stvara napon proporcionalan brzini promjene struje.
Glavna prednost Rogowski zavojnica u odnosu na tradicionalne strujne transformatore je njihova fleksibilnost. Lako se mogu omotati oko vodiča različitih oblika i veličina, što ih čini idealnim za širok raspon primjena, od industrijskog nadzora snage do električnih ispitivanja.
Ključna razmatranja dizajna
1. Osnovni materijal
Jezgro Rogowskog zavojnice nema tradicionalno feromagnetno jezgro kao obični strujni transformator. Umjesto toga, obično ima zračno jezgro ili koristi nemagnetni materijal. Izbor osnovnog materijala ovisi o primjeni. Rogowski zavojnice sa vazdušnim jezgrom su jednostavne, lagane i imaju širok frekventni odziv, što ih čini pogodnim za visokofrekventne aplikacije. S druge strane, ako vam je potrebna bolja osjetljivost i niža buka, možete razmisliti o korištenju nemagnetnog materijala s većom propusnošću.
2. Geometrija zavojnice
Geometrija Rogowskog zavojnice igra ključnu ulogu u njegovom radu. Zavojnica treba ravnomjerno namotati oko vodiča kako bi se osigurala precizna mjerenja. Broj zavoja u zavojnici utiče na njegovu osjetljivost. Više zavoja općenito znači veću osjetljivost, ali također povećava otpor i kapacitivnost zavojnice, što može utjecati na njegov frekvencijski odziv.
Oblik zavojnice također može varirati. Može biti kružnog, pravokutnog ili čak prilagođenog oblika kako bi odgovarao određenim aplikacijama. Na primjer, kružna zavojnica Rogowskog idealna je za mjerenje struje u okruglom provodniku, dok bi pravokutna zavojnica mogla biti prikladnija za ravne sabirnice.
3. Izolacija
Izolacija je neophodna kako bi se spriječile električne smetnje i osigurala sigurnost uređaja. Žica koja se koristi u Rogowski zavojnici treba biti pravilno izolirana. Izolacioni materijal treba da ima dobra dielektrična svojstva i da može da izdrži radni napon i temperaturu. Uobičajeni izolacijski materijali uključuju PVC, teflon i emajl.
4. Frekvencijski odziv
Frekvencijski odziv Rogowski zavojnice je važan faktor koji treba uzeti u obzir. Određuje opseg frekvencija preko kojih zavojnica može precizno izmjeriti struju. Frekvencijski odziv zavisi od induktivnosti, kapacitivnosti i otpora zavojnice. Da biste postigli širok frekventni odziv, trebate optimizirati ove parametre. Na primjer, smanjenjem kapacitivnosti zavojnice može se poboljšati njegov visokofrekventni odziv.
Dizajnerski koraci
Korak 1: Definirajte zahtjeve aplikacije
Prije nego počnete projektirati Rogowski zavojnicu, morate jasno definirati zahtjeve za primjenu. Ovo uključuje raspon struja koje trebate izmjeriti, raspon frekvencija, zahtjeve za preciznošću i fizička ograničenja. Na primjer, ako dizajnirate Rogowski zavojnicu za visokonaponski sistem napajanja, morat ćete osigurati da može izdržati visoki napon i da ima širok frekventni odziv za mjerenje harmonijskog sadržaja struje.
Korak 2: Izračunajte broj okreta
Nakon što definirate zahtjeve aplikacije, možete izračunati broj zavoja u Rogowski zavojnici. Broj zavoja ovisi o osjetljivosti koja vam je potrebna i površini poprečnog presjeka zavojnice. Za izračunavanje broja okreta možete koristiti sljedeću formulu:
[N=\frac{V_{out}}{k\cdot\frac{dI}{dt}}]
gdje je (N) broj zavoja, (V_{out}) je izlazni napon zavojnice, (k) je konstanta zavojnice, a (\frac{dI}{dt}) je brzina promjene struje.
Korak 3: Odaberite materijal jezgre i geometriju zavojnice
Na osnovu zahtjeva primjene i izračunatog broja zavoja, možete odabrati odgovarajući materijal jezgre i geometriju zavojnice. Kao što je ranije spomenuto, zavojnice sa zračnim jezgrom su pogodne za aplikacije visoke frekvencije, dok nemagnetna jezgra mogu pružiti bolju osjetljivost. Oblik zavojnice treba odabrati tako da odgovara vodiču i okruženju instalacije.
Korak 4: Odaberite izolacijski materijal
Odaberite izolacijski materijal koji može zadovoljiti električne i ekološke zahtjeve primjene. Uzmite u obzir faktore kao što su dielektrična čvrstoća, temperaturna otpornost i hemijska otpornost.
Korak 5: Namotajte zavojnicu
Nakon što ste odabrali sve komponente, vrijeme je da namotate zavojnicu. Vodite računa da žicu ravnomjerno namotate oko jezgre kako biste osigurali tačna mjerenja. Možete koristiti mašinu za namotavanje ili ručno namotati zavojnicu, u zavisnosti od veličine i složenosti zavojnice.
Korak 6: Testirajte i kalibrirajte zavojnicu
Nakon namotavanja zavojnice, morate ga testirati i kalibrirati kako biste bili sigurni da njegove performanse ispunjavaju zahtjeve. Možete koristiti poznati izvor struje da testirate izlazni napon zavojnice i uporedite ga s očekivanom vrijednošću. Ako je potrebno, možete podesiti broj zavoja ili druge parametre kako biste poboljšali točnost zavojnice.
Primjena Rogowski zavojnica
Rogowski zavojnice imaju širok spektar primjena u raznim industrijama. Neke od uobičajenih aplikacija uključuju:
- Power Monitoring: Rogowski zavojnice se koriste za praćenje struje u energetskim sistemima, uključujući generatore, transformatore i dalekovode. Oni mogu pružiti precizna mjerenja struje, što je neophodno za upravljanje napajanjem i zaštitu.
- Electrical Testing: U laboratorijama za električna ispitivanja, Rogowski zavojnice se koriste za mjerenje struje u električnoj opremi, kao što su motori, kondenzatori i prekidači. Oni mogu pomoći u otkrivanju kvarova i osigurati sigurnost opreme.
- Obnovljiva energija: U sistemima obnovljive energije, kao što su solarne i vjetroelektrane, Rogowski zavojnice se koriste za mjerenje struje koju generiraju obnovljivi izvori energije. Oni mogu pomoći u optimizaciji izlazne snage i osigurati efikasan rad sistema.
Zaključak

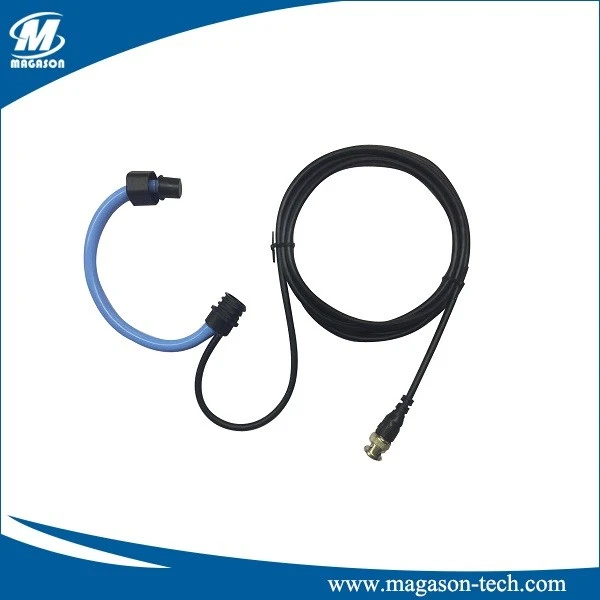

Dizajniranje Rogowski zavojnice zahtijeva dobro razumijevanje njegovih osnovnih principa i ključnih razmatranja dizajna. Prateći korake navedene u ovom blogu, možete dizajnirati Rogowski zavojnicu koja ispunjava vaše specifične zahtjeve za primjenu. Ako ste zainteresirani da saznate više o Rogowski zavojnicama ili vam je potrebna pomoć oko vašeg dizajna, možete pogledati našRogowski strujni pretvaračstranica.
Mi smo pouzdan dobavljač Rogowski zavojnica i uvijek smo spremni pomoći vam u vezi s vašim potrebama nabavke. Bilo da vam je potreban standardni Rogowski kalem ili prilagođeni, možemo vam pružiti visokokvalitetne proizvode po konkurentnim cijenama. Ako ste zainteresovani za kupovinu Rogowski kalemova, slobodno nas kontaktirajte za ponudu i započnite raspravu o nabavci.
