U području elektrotehnike, prigušnice sa uobičajenim načinom rada igraju ključnu ulogu u upravljanju elektromagnetnim smetnjama (EMI) i osiguravanju nesmetanog rada različitih elektroničkih uređaja. Kao iskusan dobavljač uobičajenih prigušnica, iz prve ruke sam svjedočio rastućoj potražnji za ovim komponentama u aplikacijama visoke struje. U ovom blogu ću se pozabaviti kako se prigušivači uobičajenog načina rada nose sa scenarijima visoke struje, istražujući njihov dizajn, funkcionalnost i ključna razmatranja.
Razumijevanje Common Mode prigušivača
Prije nego što razgovaramo o primjenama velike struje, bitno je razumjeti šta je to uobičajeni prigušivač. Prigušivač uobičajenog načina rada je vrstaChoke Inductordizajniran da potisne šum uobičajenog moda, koji se odnosi na neželjene električne signale koji putuju u istom smjeru na oba vodiča u paru. Ove prigušnice se obično sastoje od dva ili više zavojnica namotanih na jedno magnetno jezgro. Kada struje zajedničkog moda teku kroz zavojnice, one stvaraju magnetna polja koja se zbrajaju, stvarajući visoku impedanciju buke zajedničkog moda. S druge strane, struje diferencijalnog moda, koje teku u suprotnim smjerovima na provodnicima, stvaraju magnetska polja koja se međusobno poništavaju, što rezultira niskom impedancijom.
Izazovi u visoko-trenutnim aplikacijama
Aplikacije velike struje predstavljaju jedinstvene izazove za uobičajene prigušnice. Jedan od primarnih problema je stvaranje toplote. Kako struja teče kroz zavojnice prigušnice, snaga se rasipa u obliku topline zbog otpora žice. U scenarijima jake struje, ovo stvaranje topline može biti značajno, potencijalno dovesti do porasta temperature prigušnice. Previsoka temperatura može pogoršati performanse magnetnog jezgra, smanjiti induktivnost prigušnice, pa čak i uzrokovati oštećenje komponente tokom vremena.
Drugi izazov je zasićenje. Magnetno jezgro prigušnice zajedničkog moda ima ograničenu sposobnost pohranjivanja magnetnog fluksa. Kada je struja koja teče kroz zavojnice previsoka, magnetno jezgro može postati zasićeno, što znači da više ne može povećati svoj magnetni tok proporcionalno struji. Jednom kada je jezgro zasićeno, induktivnost prigušnice značajno opada, a njena sposobnost da potisne uobičajeni šum je ozbiljno ugrožena.
Razmatranja dizajna za aplikacije visoke struje
Za efikasno rukovanje aplikacijama velike struje, prigušnice uobičajenog načina rada moraju biti pažljivo dizajnirane. Evo nekoliko ključnih razmatranja dizajna:
Izbor osnovnog materijala
Odabir materijala jezgre je ključan u primjenama visoke struje. Različiti materijali jezgre imaju različita magnetna svojstva, kao što su permeabilnost, gustina fluksa zasićenja i gubitak jezgre. Za primjene velike struje, poželjni su materijali s velikom gustinom fluksa zasićenja, jer mogu izdržati veće struje bez zasićenja. Neki uobičajeni materijali jezgra koji se koriste u visokostrujnim zajedničkim prigušnicama uključuju ferit, jezgra u prahu i laminirana jezgra.
Feritna jezgra se široko koriste zbog svoje visoke propusnosti i niskog gubitka jezgre na visokim frekvencijama. Međutim, oni imaju relativno nisku gustinu fluksa zasićenja, što može ograničiti njihovu upotrebu u aplikacijama sa jakom strujom. Praškasta jezgra, s druge strane, nude dobar balans između gustine fluksa zasićenja i gubitka jezgre. Napravljene su kompresijom čestica magnetnog praha zajedno, što omogućava bolju kontrolu magnetnih svojstava. Laminirana jezgra su obično napravljena od tankih listova magnetskog materijala koji su naslagani zajedno. Pogodni su za primjene gdje su potrebni mali gubici u jezgri i velika gustina protoka zasićenja.
Coil Design
Dizajn zavojnica također igra važnu ulogu u rukovanju aplikacijama velike struje. Promjer žice zavojnica treba pažljivo odabrati kako bi se osiguralo da može nositi potrebnu struju bez pretjeranog stvaranja topline. Veći promjer žice ima manji otpor, što smanjuje rasipanje energije i stvaranje topline. Dodatno, broj zavoja u zavojnicama može uticati na induktivnost i impedanciju prigušnice. U aplikacijama velike struje, manji broj zavoja može se koristiti za smanjenje otpora zavojnica i sprječavanje zasićenja.
Mehanizmi za hlađenje
Da bi se upravljalo toplotom koja se stvara u aplikacijama jake struje, potrebno je implementirati odgovarajuće mehanizme hlađenja. To može uključivati korištenje hladnjaka, ventilatora ili drugih rashladnih uređaja za odvođenje topline dalje od prigušnice. U nekim slučajevima, uobičajena prigušnica može biti dizajnirana s većom površinom kako bi se povećala brzina prijenosa topline.
Vrste prigušnica sa sintetičkim režimom za aplikacije visoke struje
Postoji nekoliko tipova uobičajenih prigušnica koje su dobro - prikladne za aplikacije velike struje. Jedna takva vrsta jeToroid Common Mode prigušivač. Toroidne prigušnice imaju toroidno jezgro (u obliku krofne), koje osigurava zatvorenu magnetnu putanju. Ovaj dizajn nudi nekoliko prednosti, uključujući visoku induktivnost, nisko elektromagnetsko zračenje i dobre termičke performanse. Toroidalni oblik omogućava efikasniju upotrebu magnetnog jezgra, što može rezultirati manjim i kompaktnijim dizajnom prigušnice.

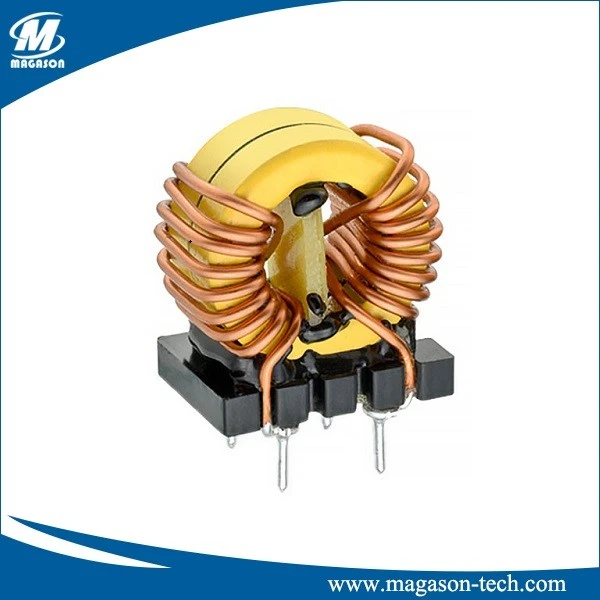

Druga vrsta jeInduction Coil- baziran common mode choke. Indukcijski namotaji mogu biti dizajnirani za rukovanje visokim strujama korištenjem odgovarajućih mjerača žice i materijala jezgre. Oni se također mogu prilagoditi da zadovolje specifične zahtjeve primjene, kao što su različite vrijednosti induktivnosti i struje.
Testiranje i validacija
Jednom kada je uobičajena prigušnica dizajnirana za aplikacije velike struje, treba je temeljito testirati i validirati. Ovo uključuje testiranje induktivnosti, impedanse i karakteristika zasićenja prigušnice na različitim nivoima struje. Termičko testiranje je također bitno kako bi se osiguralo da prigušnica može raditi unutar specificiranog temperaturnog raspona. Dodatno, prigušnicu treba testirati na njenu sposobnost da potisne uobičajeni šum u stvarnom okruženju.
Zaključak
Common-mode prigušnice su bitne komponente u visokostrujnim aplikacijama, gdje igraju ključnu ulogu u suzbijanju buke zajedničkog moda i osiguravanju pouzdanog rada elektronskih uređaja. Pažljivim razmatranjem dizajna, odabira materijala jezgre, dizajna namotaja i mehanizama hlađenja, prigušnice uobičajenog načina rada mogu se optimizirati za efikasno rukovanje scenarijima visoke struje. Kao dobavljač uobičajenih prigušnica, posvećeni smo pružanju visokokvalitetnih proizvoda koji zadovoljavaju različite potrebe naših kupaca u primjenama visoke struje.
Ako ste na tržištu za prigušnice uobičajenog načina rada za vaše aplikacije visoke struje, voljeli bismo razgovarati o vašim zahtjevima i pružiti vam najbolja rješenja. Naš tim stručnjaka spreman je da vam pomogne u odabiru prave prigušnice za vaše specifične potrebe. Kontaktirajte nas danas da započnemo proces nabavke i pregovora.
Reference
- Grover, FW (1946). Proračuni induktivnosti: radne formule i tabele. Dover Publications.
- Mohan, N., Undeland, TM, & Robbins, WP (2012). Energetska elektronika: pretvarači, aplikacije i dizajn. John Wiley & Sons.
- Snelling, EC (1988). Meki feriti: svojstva i primjena. Butterworth - Heinemann.
