Razumijevanje kafića feritnih šipki
Kafići feritne šipke su bitne komponente u različitim elektronskim i električnim aplikacijama. Napravljeni su od feritnih materijala, koji su keramički spojevi sastavljeni od željeznog oksida (fe₂o₃) i drugih metalnih oksida. Ovi materijali posjeduju jedinstvena magnetna svojstva, čineći ih pogodnim za upotrebu u induktorima, transformatorima, antenama i uređajima za suzbijanje elektromagnetskih interferencija (EMI).
Performanse feritnih šipki prvenstveno se određuju svojim magnetskim karakteristikama, poput propusnosti, magnetizacije zasićenosti i koerifikacije. Na ta svojstva utječu nekoliko faktora, uključujući materijalni sastav, proces proizvodnje i fizičke dimenzije bara.
Uloga dužine u performansima feritnih šipki
Dužina trake feritne šipke reprodukuje ključnu ulogu u određivanju njegovih magnetnih performansi. Evo nekoliko ključnih aspekata za razmatranje:
1. Induktor
Induktor je mjera sposobnosti komponente za skladištenje energije u magnetskom polju. U slučaju trake feritnih šipki, induktivnost je izravno proporcionalno njegovoj dužini. To znači da se dužina trake povećava, tako i njegov induktan.
Odnos između induktivnosti (l), dužine (l), presjek (a) i propusnost (μ) feritnih šipki može se približiti sljedećom formulom za magnetnu ranu oko šipke:
[L = \ frac {\ mu n ^ {2} a} {l}]
gde je n broj zavoja zavojnice. Međutim, u kontekstu same feritne šipke, duži štap pruža veću magnetnu stazu za magnetne poljske linije, što rezultira većom vrijednosti induktivnosti. Ovo je posebno važno u aplikacijama poput radiofrekvencijskih (RF) induktora i transformatora, gdje je potrebna određena vrijednost induktivnosti za pravilan rad kruga.
2. Snaga magnetske polje
Na snazi magnetske poljske snage koju generira feritna šipka također utječe i njegova dužina. Dulji štap može proizvesti jače i uniforme magnetsko polje uz svoju osovinu. To je zato što linije magnetnih polja imaju veću udaljenost za putovanje unutar štapa, što omogućava efikasnije magnetsko spajanje.
U aplikacijama za antene, duži feritni štap može poboljšati pojavu i zračenje antene. Povećana čvrstoća magnetskog polja pomaže u snimanjem i prenošenju elektromagnetskih talasa efikasnije, poboljšavajući ukupne performanse antene.
3. Odgovor frekvencije
Dužina trake feritne šipke može utjecati na njegov frekvencijski odgovor. Općenito, duže šipke imaju tendenciju da imaju nižu rezonantnu frekvenciju. To je zato što se induktura i kapacitet šipke - zavojnice promene dužine, utječući na rezonantne karakteristike kruga.
Za aplikacije za koje je potreban određeni raspon frekvencija, poput RF filtera i oscilatora, dužina trake feritnih šipki mora biti pažljivo odabrana za postizanje željenog frekvencijskog odgovora. Kraća šipka može biti pogodnija za visoke - frekvencijske aplikacije, dok se duža šipka često preferira za niske - frekvencijske aplikacije.
4. EMI suzbijanje
Trake feritnih šipki obično se koriste za suzbijanje elektromagnetske smetnje (EMI). Duljina štapa utiče na njegovu sposobnost apsorbiranja i rasipanja neželjene elektromagnetne energije. Dulji štap pruža veću površinu i veći magnetni put za EMI struje, omogućavajući efikasniju suzbijanje.
U prijavama gdje je EMI zabrinutost, poput napajanja i elektroničkih uređaja, duža feritna šipka može pomoći u smanjenju elektromagnetske buke i poboljšanje cjelokupne elektromagnetske kompatibilnosti (EMC) sistema.
Praktična razmatranja u odabiru dužine trake feritnih šipki
Prilikom odabira dužine trake feritne šipke za određenu aplikaciju potrebno je uzeti u obzir nekoliko praktičnih faktora:
1. Zahtevi za aplikaciju
Prvi korak je razumjeti specifične zahtjeve zahtjeva. Na primjer, ako aplikacija zahtijeva veliku vrijednost induktivnosti, možda će biti potrebna duži štap. S druge strane, ako je prostor ograničen ili visoki - frekvencijski učinak je kritičan, kraći štap može biti prikladniji.
2. Ograničenja prostora
U mnogim elektroničkim uređajima prostor je dragocjena roba. Dužina trake feritne šipke mora se odabrati kako bi se uklopila unutar raspoloživog prostora bez ugrožavanja performansi uređaja. To može uključivati uravnoteženje željenih magnetnih performansi s fizičkim ograničenjima aplikacije.
3. Trošak
Trošak traka feritnih šipki uglavnom se povećavaju s dužinom. Dulji štapovi zahtijevaju više sirovina i mogu biti teže proizvoditi, što rezultira većim troškovima proizvodnje. Stoga je važno razmotriti troškove - efikasnost odabrane dužine na temelju zahtjeva za aplikacije.
Srodni proizvodi i njihove aplikacije

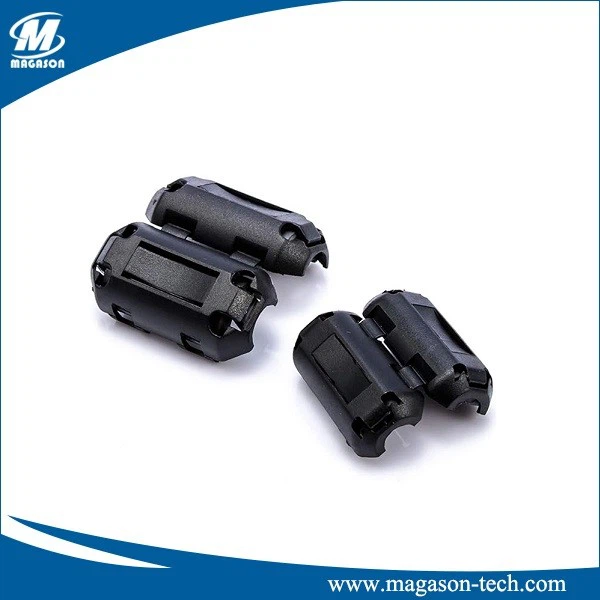

Pored feritnih šipki, naša kompanija nudi i niz povezanih proizvoda, poputFeritna bubanj jezgra,RFI EMI kabelski isječak jezgra, iStezaljka na feritnom perlu.
