Hej tamo! Kao dobavljač NiZn feritnih jezgara, često me pitaju o tome kako se NiZn feritna jezgra slažu u odnosu na jezgra od željeznog praha u smislu performansi. To je sjajno pitanje, a na ovom blogu ću razložiti ključne razlike i sličnosti između ove dvije vrste magnetnih jezgara.
Počnimo s osnovama. I NiZn feritna jezgra i jezgra od željeznog praha koriste se u širokom spektru primjena, od izvora napajanja i transformatora do induktora i filtera. Oba su dizajnirana da obezbede magnetna svojstva koja pomažu u kontroli toka električne struje. Ali oni to rade na različite načine, i tu dolaze razlike u performansama.
Propustljivost
Jedna od prvih stvari koje treba uzeti u obzir prilikom upoređivanja ove dvije vrste jezgri je propusnost. Permeabilnost je mjera koliko lako magnetsko polje može proći kroz materijal. NiZn feritna jezgra obično imaju visoku početnu permeabilnost, što znači da mogu brzo reagirati na promjene u magnetnom polju. To ih čini odličnim za aplikacije u kojima vam treba brzo prebacivanje ili visokofrekventne performanse, kao u radio frekvencijskim (RF) kolima.
S druge strane, jezgra od željeznog praha imaju nižu početnu permeabilnost, ali stabilniju propusnost u širokom rasponu frekvencija i temperatura. To ih čini idealnim za primjene gdje vam je potrebno konzistentno magnetsko polje, kao u induktorima. Na primjer, u napajanju, želite da induktor zadrži svoje performanse čak i kada se opterećenje mijenja ili temperatura fluktuira. Jezgra od željeznog praha mogu podnijeti ove varijacije bolje od NiZn feritnih jezgara.
Gustina toka zasićenja
Drugi važan faktor je gustina fluksa zasićenja. Ovo je maksimalno magnetno polje koje jezgro može podnijeti prije nego što počne gubiti svoja magnetna svojstva. Jezgra od željeznog praha općenito imaju veću gustinu fluksa zasićenja od NiZn feritnih jezgara. To znači da mogu podnijeti veću struju bez zasićenja, što ih čini pogodnim za aplikacije velike snage.
Na primjer, u transformatoru velike snage potrebna vam je jezgra koja može podnijeti veliku količinu magnetnog fluksa bez zasićenja. Jezgra od željeznog praha to mogu učiniti bolje od NiZn feritnih jezgara, koja se mogu zasititi pri nižim strujama. Međutim, NiZn feritna jezgra su još uvijek korisna u aplikacijama male snage gdje trenutni nivoi nisu tako visoki.
Gubici
Gubici su također ključni faktor pri odabiru magnetnog jezgra. Postoje dvije glavne vrste gubitaka: gubici na histerezi i gubici na vrtložne struje. Gubici histereze nastaju kada magnetsko polje u jezgru promijeni smjer, a gubici vrtložnim strujama su uzrokovani protokom induciranih struja unutar jezgra.
NiZn feritna jezgra obično imaju niže gubitke histereze od jezgra od željeznog praha, posebno na visokim frekvencijama. To je zato što imaju više pravougaonu petlju histereze, što znači da mogu efikasnije skladištiti i oslobađati energiju. Međutim, NiZn feritna jezgra mogu imati veće gubitke vrtložnih struja na visokim frekvencijama ako nisu pravilno dizajnirana.
Jezgra željeznog praha, s druge strane, imaju veće gubitke na histerezi, ali manje gubitke vrtložnim strujama. To je zato što su čestice praha u jezgru izolovane jedna od druge, što smanjuje protok vrtložnih struja. Općenito, izbor između ova dva ovisi o frekvenciji i zahtjevima za snagom vaše aplikacije.
Temperaturna stabilnost
Temperaturna stabilnost je još jedno područje u kojem se ove dvije vrste jezgara razlikuju. NiZn feritna jezgra mogu biti osjetljivija na promjene temperature nego jezgra od željeznog praha. Kako temperatura raste, propusnost NiZn feritnih jezgara može se smanjiti, što može utjecati na performanse kola.
Jezgra od željeznog praha, međutim, imaju bolju temperaturnu stabilnost. Njihova propusnost ostaje relativno konstantna u širokom rasponu temperatura, što ih čini pouzdanijim u primjenama gdje temperatura može varirati. Na primjer, u automobilskoj elektronici, gdje se temperatura može kretati od vrlo hladne do vrlo vruće, jezgra od željeznog praha često su preferirani izbor.
Prijave
Sada kada smo pogledali razlike u performansama, hajde da pričamo o nekim specifičnim aplikacijama u kojima svaki tip jezgra blista.
NiZn feritna jezgra
- RF kola: Kao što je ranije spomenuto, NiZn feritna jezgra su odlična za RF kola zbog svoje visoke početne permeabilnosti i malih gubitaka na histerezi na visokim frekvencijama. Obično se koriste uFeritna šipka antena, koji se koriste u radio prijemnicima za primanje radio signala.
- EMI filteri: NiZn feritna jezgra se također koriste u filterima za elektromagnetne smetnje (EMI) za suzbijanje neželjenog električnog šuma. Njihova visoka propusnost pomaže u apsorpciji i rasipanju buke, štiteći osjetljivu elektroniku u kolu.
- Switching Power Supplies: U prekidačkim izvorima napajanja male snage, NiZn feritna jezgra mogu pružiti dobre performanse na visokim frekvencijama. Oni mogu pomoći u smanjenju veličine i težine izvora napajanja uz održavanje efikasnosti.
Jezgra željeznog praha
- Induktori snage: Jezgra od gvožđa u prahu su najbolji izbor za energetske induktore zbog njihove velike gustine fluksa zasićenja i dobre temperaturne stabilnosti. Mogu podnijeti velike struje bez zasićenja, što ih čini pogodnim za napajanje i druge aplikacije velike snage.
- Gušenja: Prigušivači se koriste za blokiranje visokofrekventnih signala dok dozvoljavaju niskofrekventnim signalima da prolaze. Jezgra od željeznog praha se često koriste u prigušnicama zbog njihove stabilne propusnosti u širokom rasponu frekvencija.

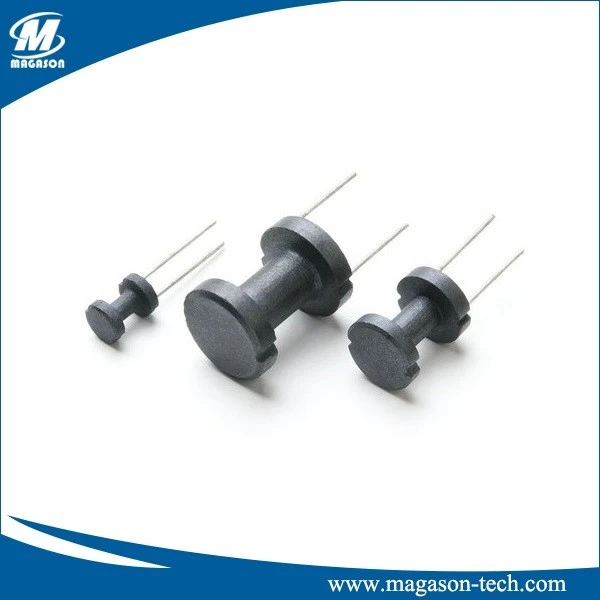

- DC-DC pretvarači: U DC-DC pretvaračima, jezgra od željeznog praha mogu pružiti efikasan prijenos energije i dobre performanse pod različitim uvjetima opterećenja. Takođe se koriste uFeritno jezgro bubnjaiStezaljka na feritnoj perliaplikacije, gdje su njihova visoka zasićenost i mali gubici korisni.
Zaključak
Dakle, što je bolje: NiZn feritna jezgra ili jezgra od željeznog praha? Pa, to stvarno ovisi o vašoj specifičnoj aplikaciji. Ako su vam potrebne performanse visoke frekvencije, brzo prebacivanje i niski gubici na histerezi, NiZn feritna jezgra su odličan izbor. Ali ako vam je potrebna velika gustina fluksa zasićenja, dobra temperaturna stabilnost i mali gubici vrtložnim strujama, jezgra od željeznog praha mogu biti pravi način.
Kao dobavljač NiZn feritnih jezgara, uvijek sam sretan što vam mogu pomoći da odaberete pravo jezgro za vaše potrebe. Ako ste zainteresirani da saznate više o našim NiZn feritnim jezgrama ili imate bilo kakva pitanja o njihovim performansama, slobodno nam se obratite. Možemo razgovarati o vašim zahtjevima za prijavu i pronaći najbolje rješenje za vas. Bilo da radite na malom RF projektu ili velikom napajanju, imamo stručnost i proizvode da vam pružimo podršku. Stoga, ne oklijevajte da nas kontaktirate za ponudu ili da započnete razgovor o vašem sljedećem projektu.
Reference
- "Magnetski materijali i njihove primjene" EC Snelling
- "Priručnik o feritnim materijalima" od SK Gopalakrishnana
