Može li se Common Mode Choke koristiti u automobilskoj elektronici?
U okruženju automobilske elektronike koji se stalno razvija, potražnja za pouzdanim komponentama visokih performansi je uvijek velika. Kao posvećeni dobavljač prigušnica zajedničkog načina rada, iz prve ruke svjedočio sam rastućem interesu za istraživanje primjene zajedničkih prigušnica u automobilskim sistemima. U ovom postu na blogu ući ću u tehničke aspekte uobičajenih prigušnica i procijeniti jesu li prikladne za upotrebu u automobilskoj elektronici.
Razumijevanje Common Mode prigušivača
Common mode prigušnice su vrsta filtera elektromagnetnih smetnji (EMI). Dizajnirani su da potiskuju uobičajeni šum, koji je neželjeni električni signal koji se pojavljuje u istoj fazi na oba vodiča diferencijalnog para. Osnovni princip iza prigušnice zajedničkog moda uključuje dvije zavojnice namotane na jedno magnetno jezgro. Kada struja zajedničkog moda prođe kroz zavojnice, magnetna polja koja stvaraju dva namota se zbrajaju, stvarajući visoku impedanciju koja ograničava protok struje zajedničkog moda. Nasuprot tome, za struju u diferencijalnom modu (željeni signal koji teče u suprotnim smjerovima u dva provodnika), magnetna polja generirana od strane dvije zavojnice se međusobno poništavaju, omogućavajući signalu diferencijalnog moda da prođe uz minimalno slabljenje.

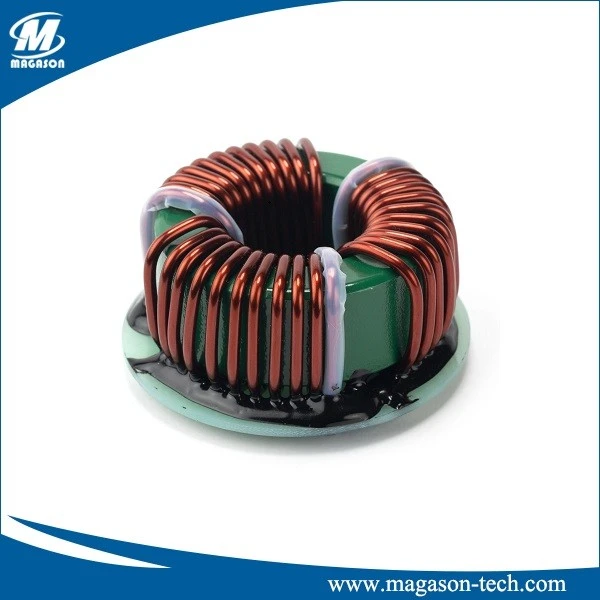

Dostupne su različite vrste uobičajenih prigušnica, kao što suToroidalna prigušnica,Choke Inductor, iInduction Coil. Svaki tip ima svoje karakteristike i pogodan je za različite primjene na osnovu faktora kao što su zahtjevi za snagom, frekvencijski odziv i ograničenja veličine.
Zahtjevi u automobilskoj elektronici
Automobilsko okruženje predstavlja jedinstven skup izazova za elektronske komponente. Prvo, temperaturni raspon u automobilskom okruženju može biti izuzetno širok, od znatno ispod nule u hladnim klimama do preko 125°C ispod haube po vrućem danu. Komponente moraju biti u stanju da održe svoje performanse unutar ovog širokog temperaturnog spektra. Drugo, automobilska elektronika je izložena visokim nivoima vibracija i udara zbog kretanja vozila po raznim površinama puta. Komponente moraju biti mehanički robusne kako bi izdržale ove fizičke napore bez značajnog smanjenja performansi.
Pored fizičkih izazova, elektromagnetna kompatibilnost (EMC) je glavna briga u automobilskoj elektronici. Sa sve većim brojem elektronskih sistema u modernim vozilima, kao što su upravljačke jedinice motora (ECU), infotainment sistemi i napredni sistemi za pomoć vozaču (ADAS), postoji visok rizik od elektromagnetnih smetnji između različitih komponenti. Ova smetnja može uzrokovati kvarove, smanjene performanse ili čak sigurnosne probleme. Stoga je efikasno suzbijanje EMI ključno za osiguranje pravilnog funkcionisanja svih elektronskih sistema u vozilu.
Prikladnost sintetičkih prigušnica u automobilskoj elektronici
Common mode prigušnice nude nekoliko prednosti koje ih čine pogodnim za automobilsku elektroniku. Jedna od primarnih prednosti je njihova sposobnost da potisnu EMI. Filtriranjem buke zajedničkog moda, prigušnice sa uobičajenim modom mogu značajno smanjiti elektromagnetne smetnje koje stvaraju elektronske komponente u vozilu. Ovo pomaže da se poboljša ukupna elektromagnetska kompatibilnost automobilskog sistema, osiguravajući da različiti elektronski uređaji mogu raditi bez ometanja jedni s drugima.
Na primjer, u automobilskom informativno-zabavnom sistemu, prigušivač zajedničkog načina rada može se koristiti za suzbijanje EMI-a koje generiše napajanje. Ovo može spriječiti da smetnje utječu na audio i video signale, što rezultira jasnijim i pouzdanijim korisničkim iskustvom. Slično, u ECU-u, prigušnica zajedničkog načina rada može pomoći u zaštiti osjetljivih elektronskih kola od vanjskih elektromagnetnih smetnji, osiguravajući preciznu kontrolu motora.
Još jedna prednost je njihova relativno kompaktna veličina. Kako se automobilska industrija kreće ka kompaktnijim i integrisanijim dizajnom, veličina elektronskih komponenti postaje kritičan faktor. Common mode prigušnice mogu biti dizajnirane u različitim veličinama kako bi odgovarale različitim automobilskim aplikacijama, od malih senzora u vozilu do većih jedinica za distribuciju energije.
Međutim, postoje i neki izazovi koji se moraju riješiti kada se koriste uobičajeni prigušnici u automobilskoj elektronici. Jedan od glavnih izazova je stabilnost temperature. Na performanse prigušnice sa zajedničkim režimom rada mogu uticati varijacije temperature. Na primjer, vrijednost induktivnosti prigušnice može se promijeniti s temperaturom, što može utjecati na njenu sposobnost da potisne uobičajeni šum. Da bi prevladali ovaj izazov, proizvođači moraju koristiti visokokvalitetne magnetne materijale sa dobrom temperaturnom stabilnošću i dizajnirati prigušnice za rad unutar određenog temperaturnog raspona.
Mehanička robusnost je drugo pitanje. Vibracije i udari u automobilskom okruženju mogu uzrokovati otpuštanje ili lomljenje zavojnica prigušnice uobičajenog načina rada, što dovodi do pogoršanja performansi. Kako bi se osigurala mehanička izdržljivost uobičajenih prigušnica u automobilskim aplikacijama, one moraju biti pravilno kapsulirane i montirane korištenjem tehnika amortizacije.
Primjene Common Mode prigušivača u automobilskoj elektronici
Common mode prigušnice nalaze širok spektar primjena u automobilskoj elektronici. U strujnim krugovima se koriste za filtriranje uobičajenog šuma prisutnog u dolaznom napajanju, štiteći osjetljive elektronske komponente od oštećenja i osiguravajući stabilnu isporuku energije. Na primjer, u sistemu upravljanja baterijom električnog vozila, prigušnica uobičajenog načina rada može pomoći da se smanji EMI generiran procesom punjenja i pražnjenja, poboljšavajući pouzdanost sistema.
U linijama za prenos podataka, kao što su one koje se koriste u CAN (Controller Area Network) sabirnicama, FlexRay i Ethernet, prigušnice zajedničkog moda se koriste za suzbijanje smetnji zajedničkog moda. Time se osigurava integritet prijenosa podataka, što je ključno za pravilno funkcioniranje ADAS-a i drugih sigurnosnih kritičnih sistema u vozilu.
Osim toga, uobičajeni prigušnici se također koriste u sistemima rasvjete, kao što su LED farovi i zadnja svjetla. Oni mogu pomoći u smanjenju EMI-a koji stvaraju krugovi rasvjete, sprječavajući da smetnje utječu na druge elektronske sisteme u vozilu.
Zaključak
Zaključno, common mode prigušnice imaju veliki potencijal za upotrebu u automobilskoj elektronici. Njihova sposobnost da potisnu EMI, relativno kompaktna veličina i širok raspon mogućnosti primjene čine ih vrijednom komponentom u modernim automobilskim sistemima. Međutim, da bi u potpunosti ostvarili svoj potencijal, proizvođači se moraju pozabaviti izazovima koji se odnose na temperaturnu stabilnost i mehaničku robusnost.
Kao dobavljač zajedničkih prigušnica, posvećeni smo razvoju zajedničkih prigušnica visokih performansi koje ispunjavaju stroge zahtjeve automobilske industrije. Naši proizvodi prolaze rigorozno testiranje kako bi se osigurala njihova pouzdanost i performanse u teškim automobilskim okruženjima.
Ako ste u industriji automobilske elektronike i tražite visokokvalitetne prigušnice sa uobičajenim načinom rada za svoje aplikacije, pozivamo vas da nam se obratite radi daljnjih razgovora i potencijalnih nabavki. Drago nam je da vam pružimo detaljne informacije o proizvodima i tehničku podršku kako bismo vam pomogli da pronađete najprikladnija rješenja za vaše potrebe.
Reference
- “Priručnik za automobilsku elektroniku”, urednik Ronald K. Jurgen.
- IEEE Transakcije o elektromagnetnoj kompatibilnosti. U ovom časopisu redovno se obrađuju pitanja vezana za elektromagnetne smetnje i filtriranje u automobilskim aplikacijama.
- Međunarodni standardi SAE koji se odnose na automobilsku elektroniku i elektromagnetnu kompatibilnost, koji daju smjernice za dizajn i upotrebu elektronskih komponenti u vozilima.
